CC1101 RF Funkmodul 433 MHz mit SMA Antenne – Wireless Transceiver für Arduino, ESP32 & IoT
5,99 €
inkl. 19 % MwSt. zzgl. Versand
CC1101 433MHz RF Transceiver Modul mit SMA Antenne. Hohe Reichweite, SPI Interface, ideal für Arduino, ESP32 & IoT Anwendungen.
Nur noch 4 vorrätig
✔ Max. 50 Stück direkt bestellbar
📩 Größere Mengen auf Anfrage
Beschreibung
- CC1101 Sub-1GHz RF Transceiver für 433MHz Anwendungen
- Hohe Reichweite bis zu 300m (abhängig von Umgebung)
- SPI Interface – ideal für Arduino, ESP32 und Raspberry Pi
- SMA Anschluss inkl. externer Antenne für bessere Signalqualität
- Niedriger Stromverbrauch – perfekt für IoT und Batteriebetrieb

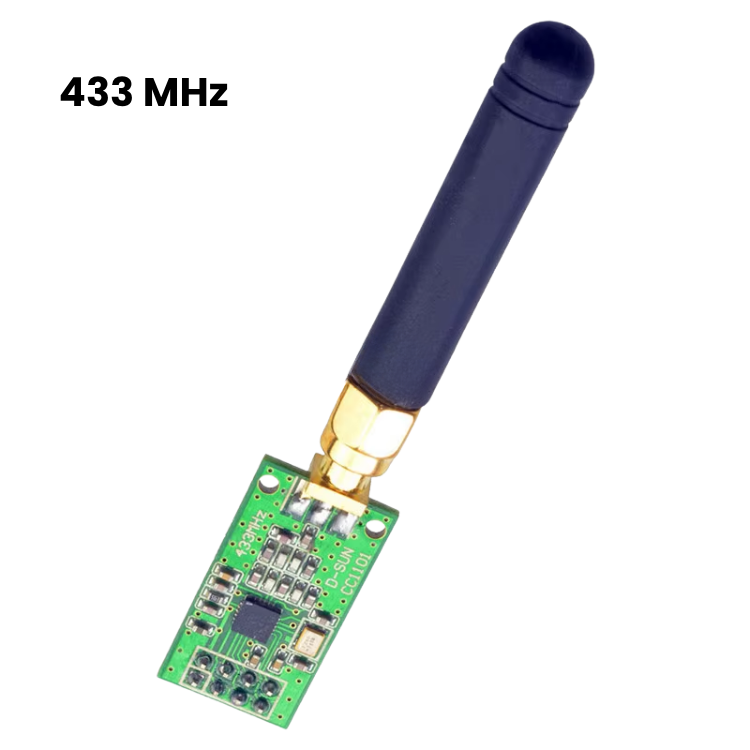

CC1101 433MHz RF Transceiver Modul – zuverlässige Funkkommunikation
Das CC1101 433MHz Wireless RF Transceiver Modul ist eine bewährte Lösung für drahtlose Kommunikation im Sub-1GHz Bereich. Es basiert auf dem leistungsfähigen CC1101 Chip von Texas Instruments und bietet eine flexible, energieeffiziente Funkverbindung für verschiedenste IoT- und Embedded-Anwendungen.
Im Vergleich zu 2.4GHz Lösungen bietet der 433MHz Bereich eine deutlich bessere Gebäudedurchdringung und Reichweite, wodurch sich das Modul ideal für Smart Home, Sensor-Netzwerke und industrielle Anwendungen eignet.
Für wen ist dieses Produkt geeignet?
Dieses Modul richtet sich an Entwickler, Maker und Unternehmen, die zuverlässige Funkkommunikation aufbauen möchten. Besonders geeignet ist es für IoT-Projekte, Smart Home Systeme, Telemetrie und drahtlose Steuerungen.
🔧 Ideal für Serien & Prototyping
a {
text-decoration: none;
color: #464feb;
}
tr th, tr td {
border: 1px solid #e6e6e6;
}
tr th {
background-color: #f5f5f5;
}

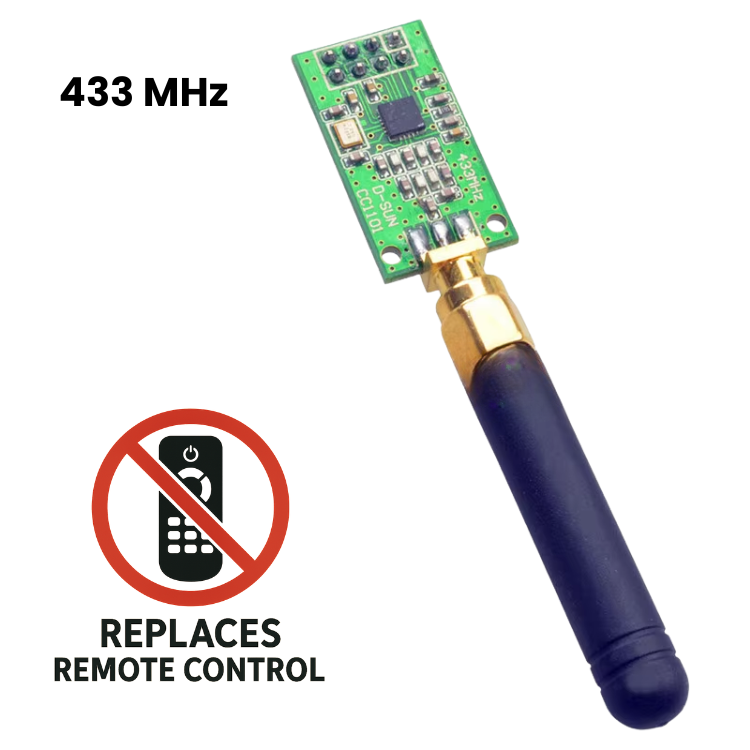

Ersatz‑Fernbedienung und Smartifizierung mit dem CC1101 433 MHz Modul

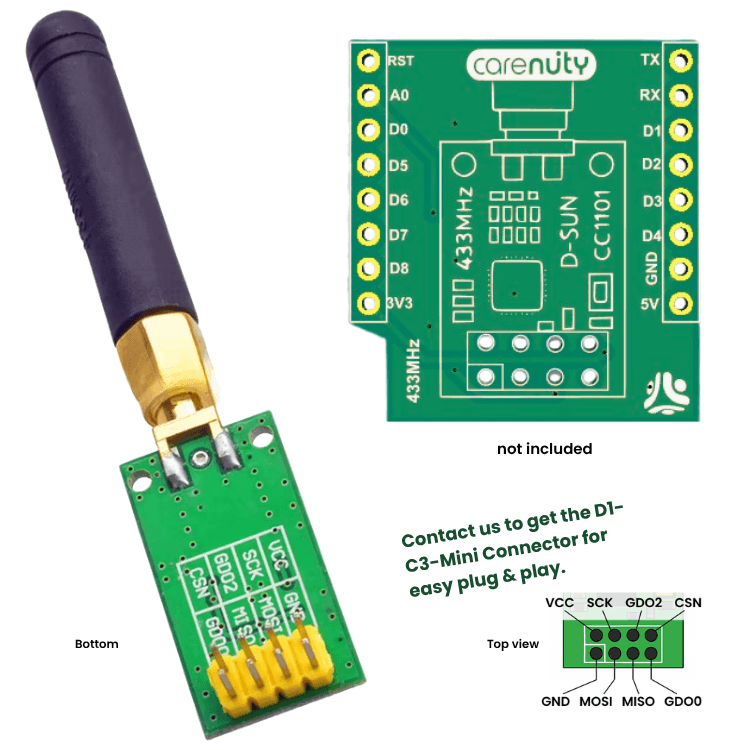

Mit dem CC1101 433 MHz Wireless RF Transceiver Modul lassen sich viele nicht‑smarte Funkgeräte im 433‑MHz‑Band nachträglich smart machen. In Kombination mit einem kompakten Mikrocontroller wie dem ESP32‑C3 Mini kann das Modul sowohl Funksignale empfangen als auch senden – genau wie eine klassische Fernbedienung.
Typische Zielgeräte sind z. B.:
- Funk‑Steckdosen
- Funk‑Lichtschalter
- Garagentore
- Markisen oder Rollläden
- Funk‑Thermometer / einfache Sensoren
Typische Smart‑Home‑Szenarien
✅ Funksteckdose per App schalten
✅ Garagentor per Smartphone öffnen
✅ Rollläden zeitgesteuert fahren lassen
✅ Beleuchtung bei Sonnenuntergang aktivieren
✅ Automatische Reaktion auf Sensoren
(z. B. Bewegung → Licht an)
Der CC1101 übernimmt dabei immer die Funkkommunikation, während der ESP32 die Logik und Netzwerkanbindung bereitstellt.
Beschreibung
Das CC1101 Modul arbeitet im lizenzfreien 433MHz ISM-Band und unterstützt verschiedene Modulationsarten wie 2-FSK, GFSK und MSK. Dadurch lässt sich das Modul flexibel an unterschiedliche Anforderungen hinsichtlich Reichweite, Datenrate und Energieverbrauch anpassen.
Die maximale Datenrate liegt bei bis zu 500kbps, während gleichzeitig eine hohe Empfangsempfindlichkeit von bis zu -110dBm erreicht wird. Dies ermöglicht stabile Verbindungen auch über größere Distanzen.
Die Kommunikation erfolgt über ein SPI Interface, wodurch sich das Modul einfach in bestehende Systeme integrieren lässt. Typische Mikrocontroller wie ESP32, Arduino oder Raspberry Pi können direkt angebunden werden.
Der integrierte SMA Anschluss ermöglicht die Verwendung externer Antennen, wodurch sich die Reichweite und Signalqualität signifikant verbessern lässt. Besonders bei Indoor-Anwendungen ist dies ein entscheidender Vorteil.
Durch den niedrigen Stromverbrauch eignet sich das Modul hervorragend für batteriebetriebene Anwendungen und energieeffiziente IoT-Systeme.
Typische Einsatzbereiche
- Smart Home und Gebäudeautomation
- IoT Sensor-Netzwerke
- Drahtlose Datenübertragung und Telemetrie
- Remote Steuerungen
- Industrie- und Automatisierungslösungen
Technische Daten
| Chip / Modul | CC1101 RF Transceiver |
|---|---|
| CPU / Controller | – |
| Taktfrequenz | – |
| Speicher / Flash | – |
| Kommunikation | RF 433MHz |

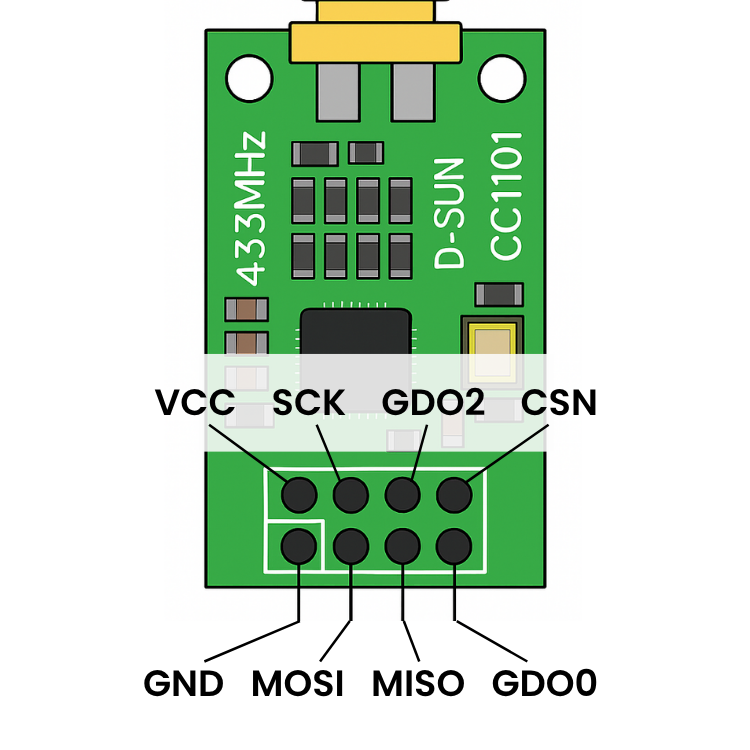

| Schnittstellen | SPI (MISO, MOSI, SCK, CSN, GDO0, GDO2) |
| Betriebsspannung | 1.8V – 3.6V |
| Logikpegel | 1.8V – 3.6V |
| Abmessungen | 29mm x 16mm |
| Besonderheiten | SMA Antennenanschluss, hohe Reichweite, niedriger Stromverbrauch |
| Frequenzbereich | 387 – 464MHz (Standard 433 MHz) 779 – 928 MHz (chipabhängig) |
| Datenrate | 1,2 kbit/s – 500 kbit/s |
| Empfängerempfindlichkeit | –110 dBm (bei 1200 Baud) |
| Modulation | 2-FSK, GFSK, MSK |
| Ausgangsleistung | bis +10dBm |

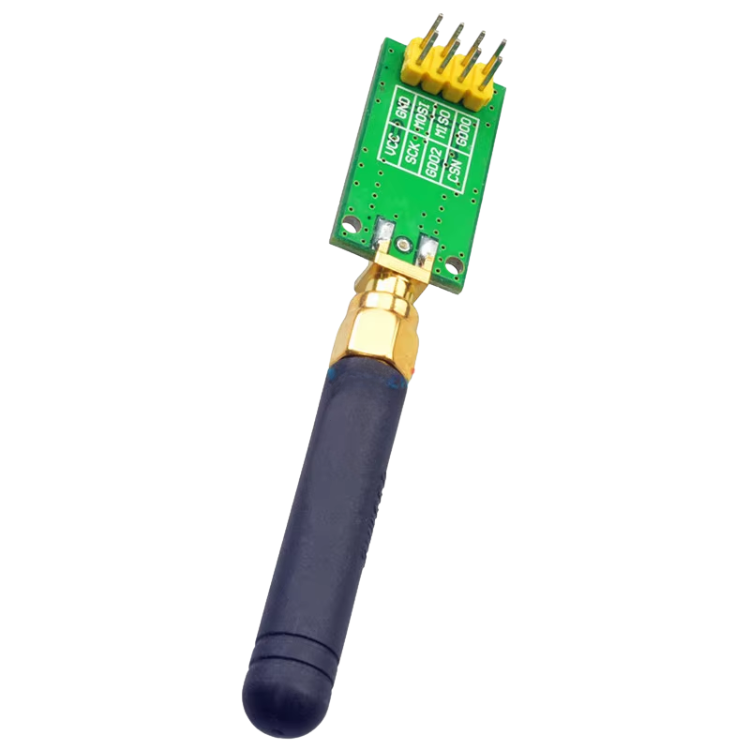

| Antennenanschluss | SMA |
| Modulation | 2-FSK GFSK MSK |
| Schnittstelle | SPI |
| FIFO Speicher | 64 Byte RX / 64 Byte TX |
Weitere Funktionen:
- Hardware CRC Fehlerprüfung
- RSSI Signalstärke-Messung
- programmierbare Ausgangsleistung
- niedriger Stromverbrauch
- Wake-On-Radio (WOR) Energiesparmodus
Kompatibilität
- Arduino (Uno, Nano, Mega)
- ESP32 & ESP8266
- Raspberry Pi
- STM32 Plattformen
Anschluss / Integration
Die Anbindung erfolgt über SPI. Das Modul benötigt lediglich wenige GPIO-Pins für Datenübertragung und Steuerung. Die Versorgung erfolgt typischerweise mit 3.3V.
Lieferumfang
- 1x CC1101 RF Transceiver Modul
- 1x 433MHz SMA‑Antenne im Lieferumfang enthalten (keine Zusatzkosten)
- Verpackung
Wichtige Hinweise
- Nur für 3.3V Systeme geeignet (kein direkter 5V Betrieb)
- Antennenabstimmung entscheidend für Reichweite
- 433MHz Frequenz je nach Region reguliert
FAQ
Passendes Zubehör
- Jumper Kabel
- ESP32 Entwicklungsboards
- Breadboards
- Spannungsregler 3.3V
Zusätzliche Informationen
| Gewicht | 0,006 kg |
|---|---|
| Maße | 8,4 × 1,5 × 1,1 cm |
| Produkttyp | RF Transceiver Modul |
| Chip | CC1101 |
| Interface | SPI |
| Voltage | 1.8V–3.6V |
| Einsatzbereich | Funkkommunikation, IoT |
| Compatibility | Arduino, ESP32 |
| Protocol | SPI |
