RFID RC522 Modul 13.56MHz SPI Lese Schreibmodul

RFID RC522 Modul 13.56MHz für Arduino und ESP32

Das RFID RC522 Modul 13.56MHz ist eines der beliebtesten RFID-Module für Mikrocontroller-Projekte. Es ermöglicht das kontaktlose Lesen und Schreiben von RFID-Karten und Tags und wird häufig in Anwendungen wie Zutrittskontrolle, Anwesenheitssystemen und IoT-Projekten eingesetzt.

Für wen ist dieses Produkt geeignet?

Dieses RFID-Modul eignet sich ideal für Maker, Entwickler, Schüler und Studenten. Es wird häufig in Arduino-Projekten, ESP32-Anwendungen und Lernumgebungen eingesetzt. Auch für professionelle Prototypen oder einfache Zugangssysteme ist das Modul eine kostengünstige und zuverlässige Lösung.

Beschreibung

Das RFID RC522 Modul arbeitet im 13.56MHz Frequenzbereich und nutzt die SPI-Schnittstelle zur Kommunikation mit Mikrocontrollern. Dadurch lässt es sich schnell und einfach in bestehende Systeme integrieren.

Das Modul unterstützt eine Vielzahl gängiger RFID-Kartentypen, darunter MIFARE S50, S70, Ultralight, Pro und DESFire. Damit ist es flexibel für unterschiedliche Anwendungen einsetzbar – von einfachen Identifikationssystemen bis hin zu komplexeren Projekten.

Mit einer Lesereichweite von bis zu ca. 6 cm (abhängig von Karte, Tag und Umgebung) eignet sich das Modul für typische Nahbereichsanwendungen. Der geringe Stromverbrauch macht es zudem interessant für energieeffiziente Projekte.

Die kompakte Bauform ermöglicht den Einsatz auf Breadboards oder in festen Installationen. Durch die große Community und viele verfügbare Bibliotheken ist der Einstieg besonders einfach.

Weitere Informationen zu RFID-Technologie finden Sie bei Wikipedia.

Typische Einsatzbereiche

• Zutrittskontrollsysteme
• Anwesenheitserfassung
• RFID Identifikation
• IoT und Smart Home Projekte
• Schulprojekte und Lernumgebungen

Technische Daten

Kompatibilität

• Arduino (Uno, Nano, Mega)
• ESP32 und ESP8266
• Raspberry Pi (mit SPI Unterstützung)
• Weitere Mikrocontroller mit SPI Interface

Anschluss / Integration

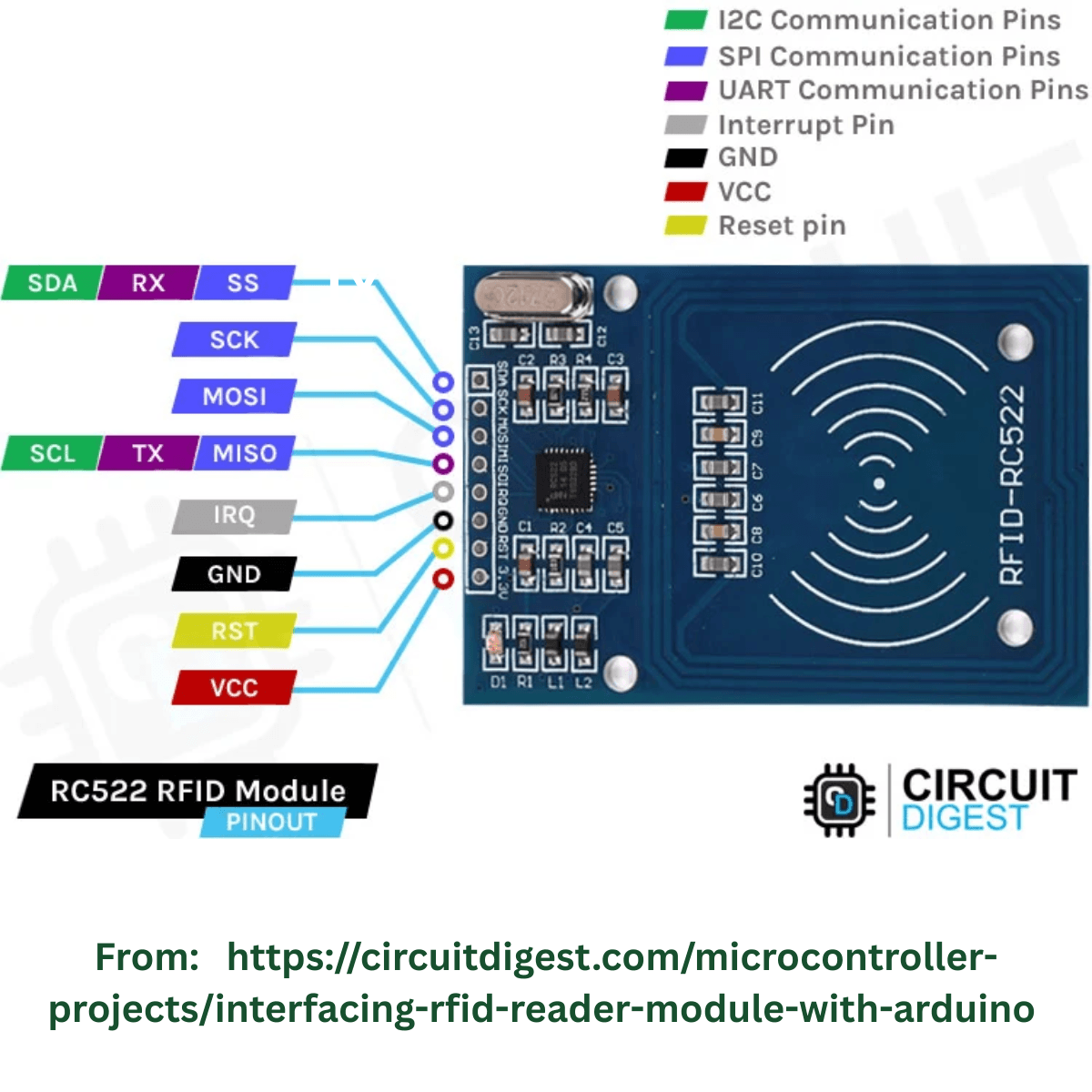

Das Modul wird über die SPI-Schnittstelle angeschlossen. Typische Pins sind SCK, MOSI, MISO, SDA (SS) und RST. Die genaue Pinbelegung hängt vom verwendeten Mikrocontroller ab. Für den Einstieg stehen zahlreiche Beispiele und Bibliotheken zur Verfügung.

👉 Passende RFID Produkte entdecken

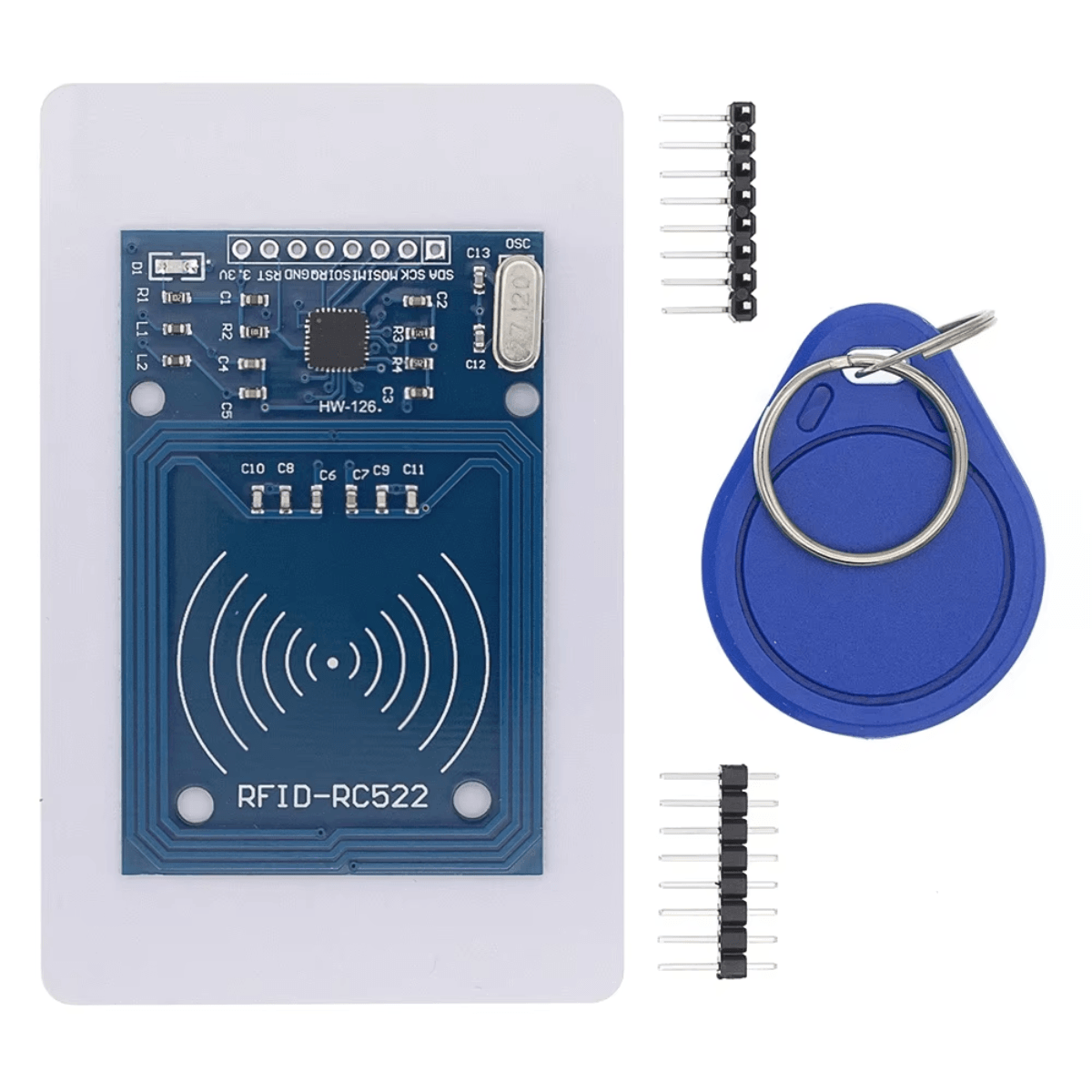

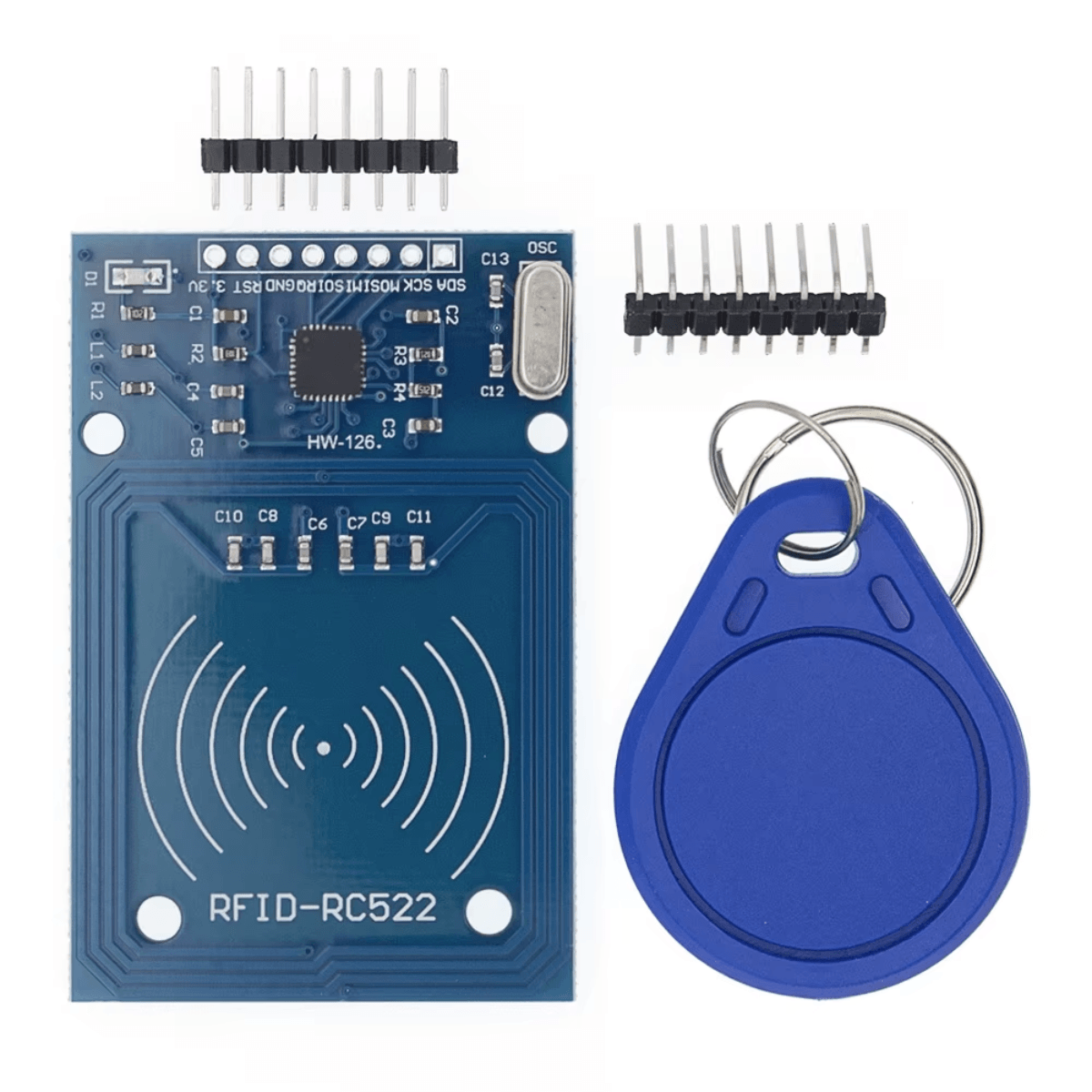

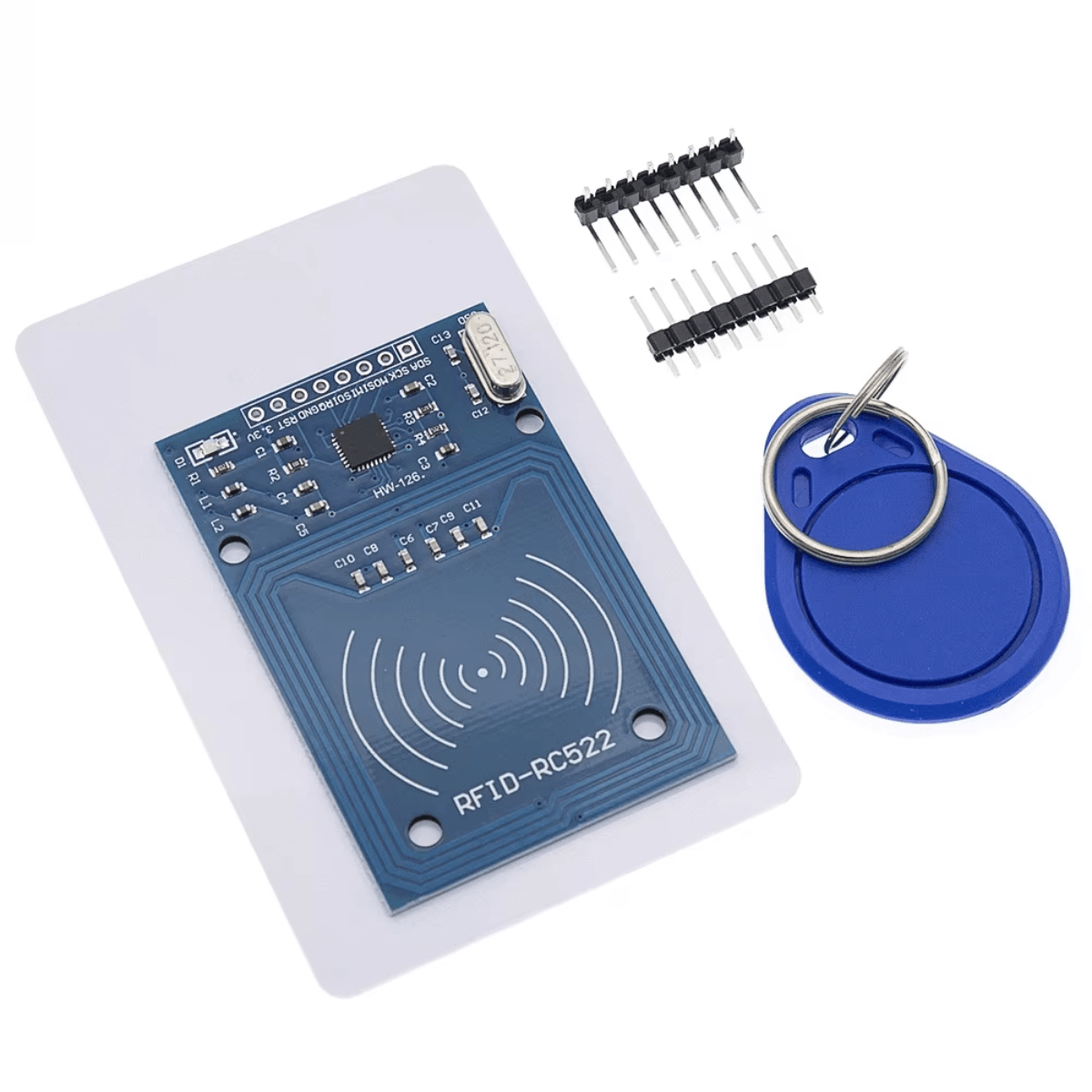

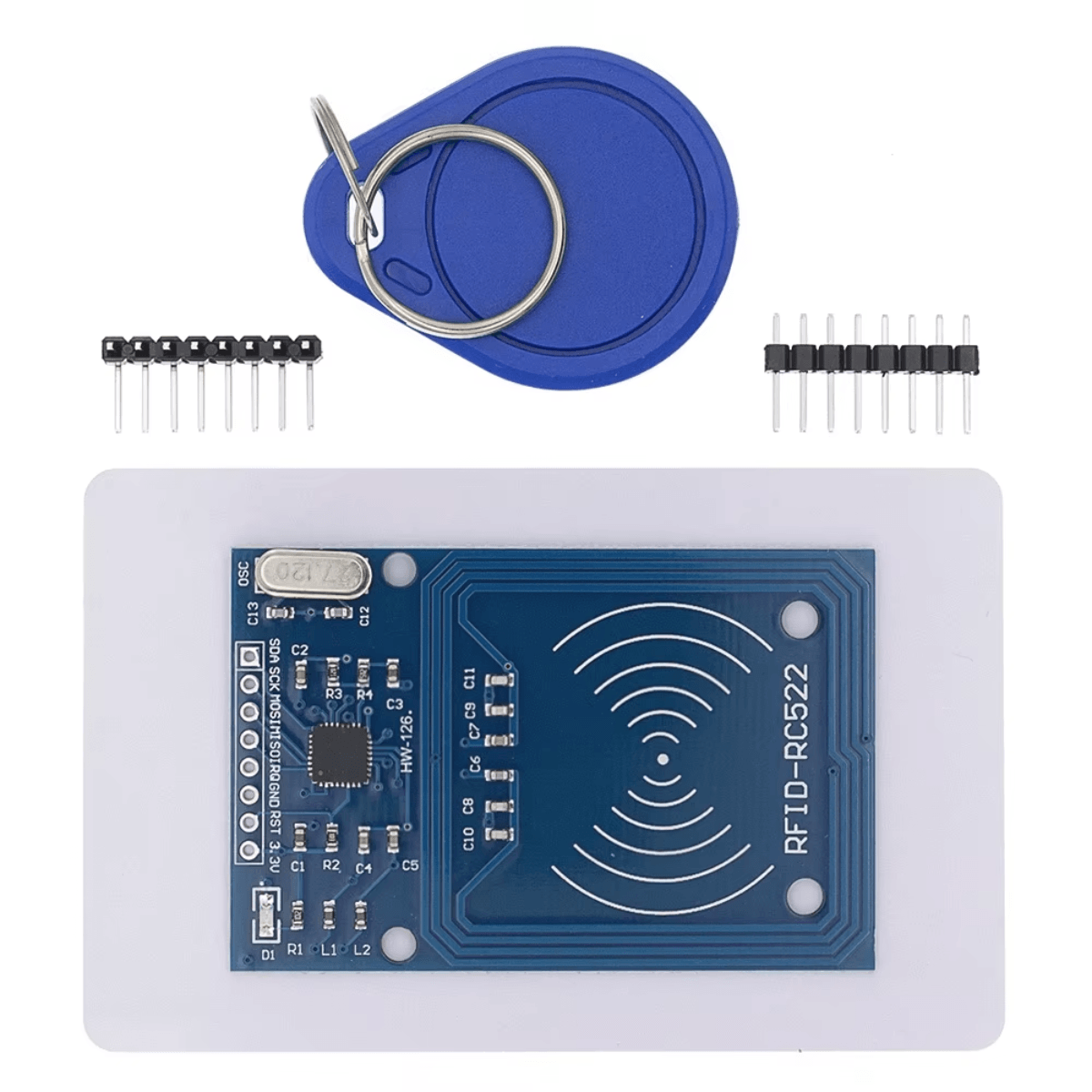

Lieferumfang

• 1x RFID RC522 Modul
• 1x RFID Karte oder Tag (je nach Set)
• Stiftleiste (teilweise nicht verlötet)

Wichtige Hinweise

• Betrieb nur mit 3.3V – 5V kann das Modul beschädigen.
• SPI Pins müssen korrekt verbunden werden.
• Reichweite abhängig von Umgebung und Tag.

FAQ

Passendes Zubehör

• RFID Karten und Tags
• Jumper Kabel
• Breadboards
• Arduino und ESP32 Boards
