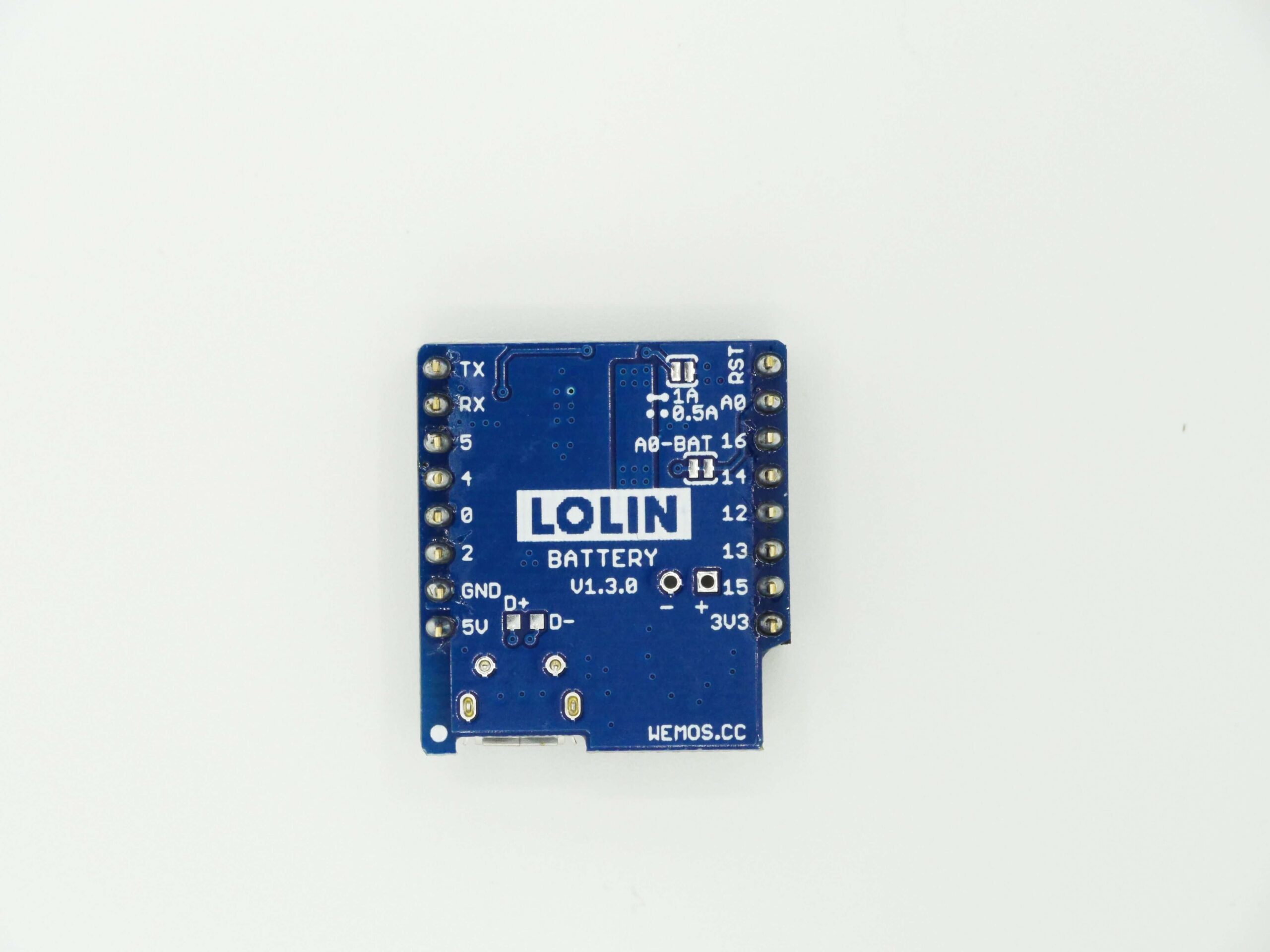

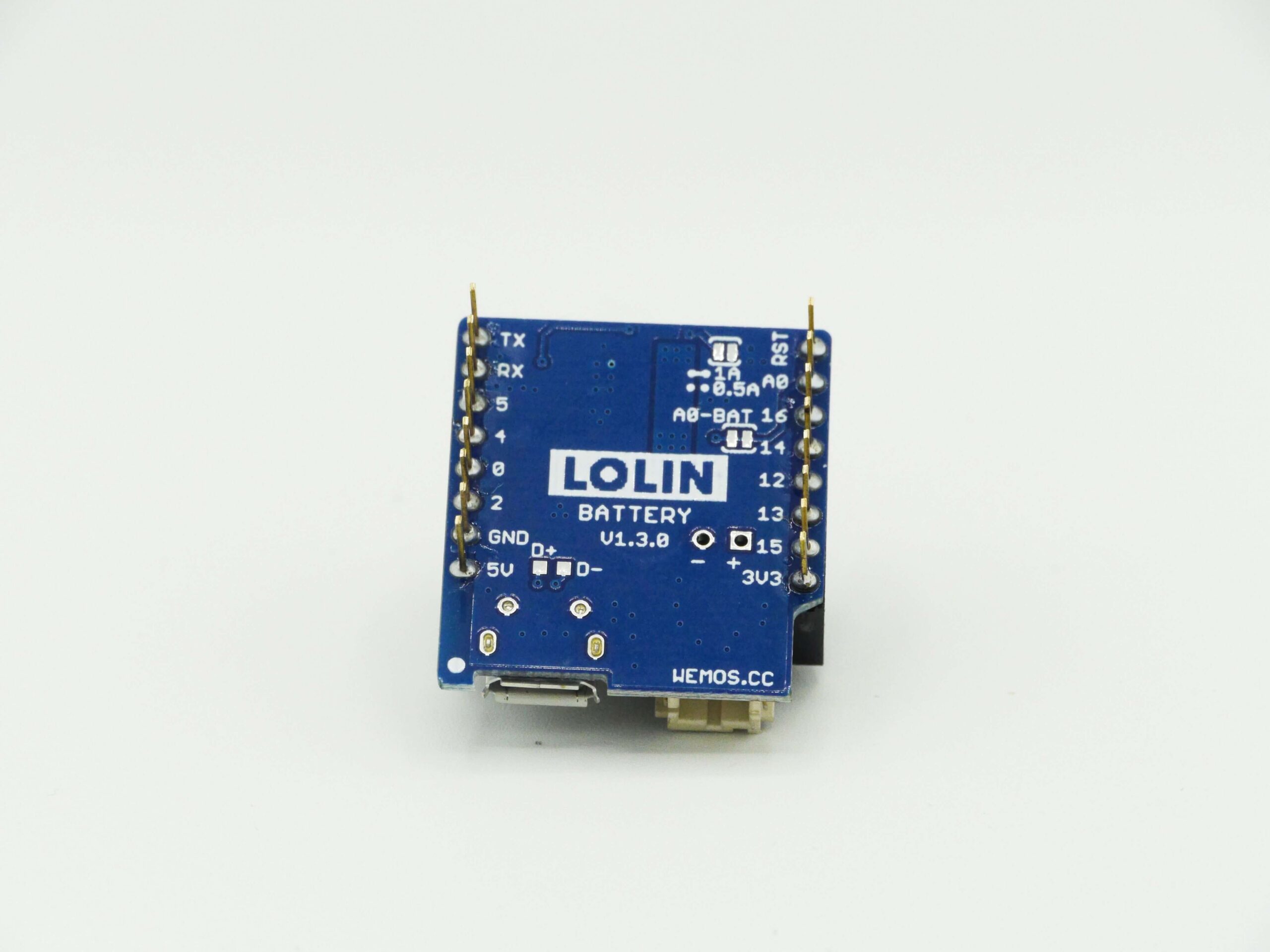

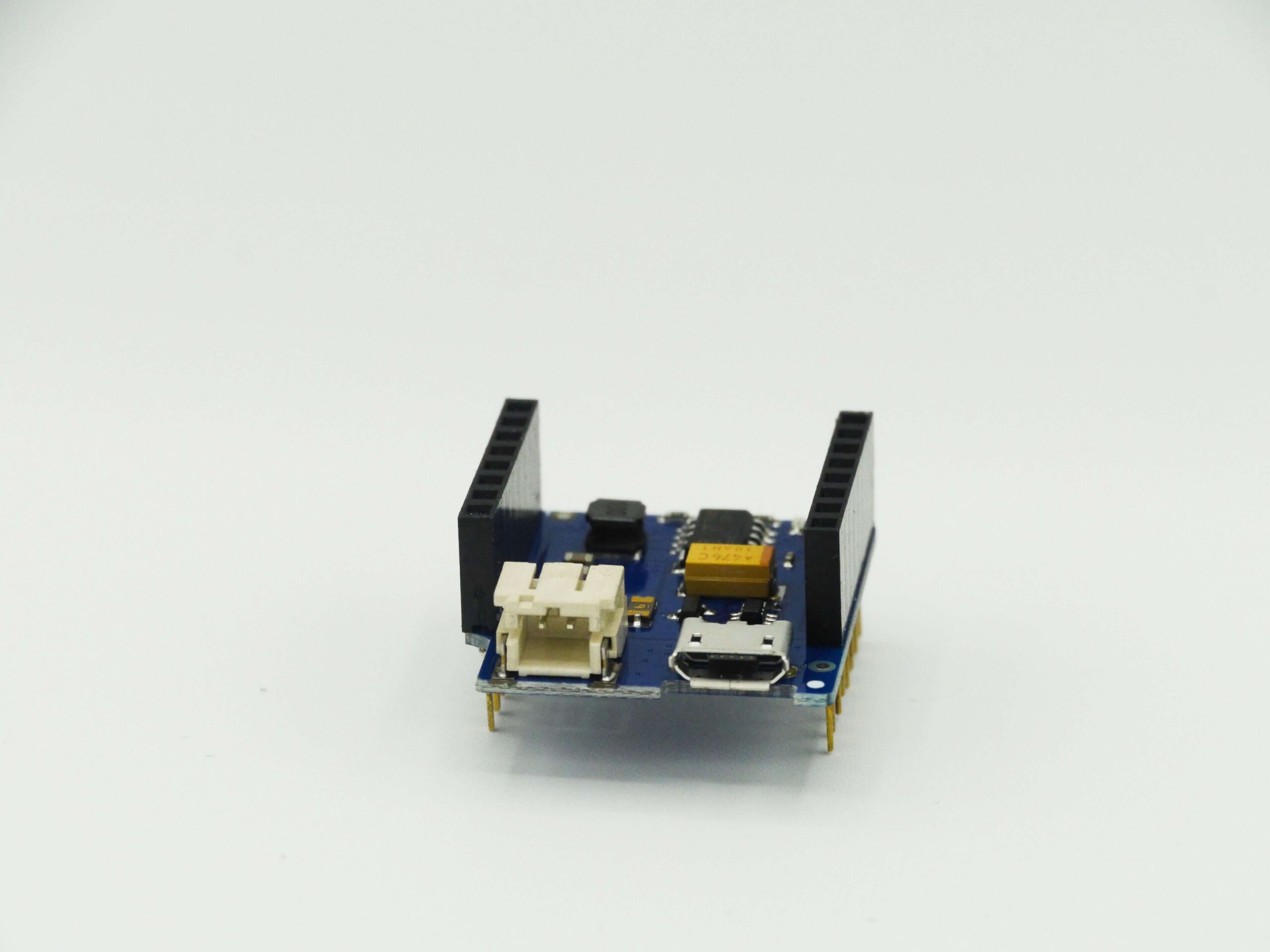

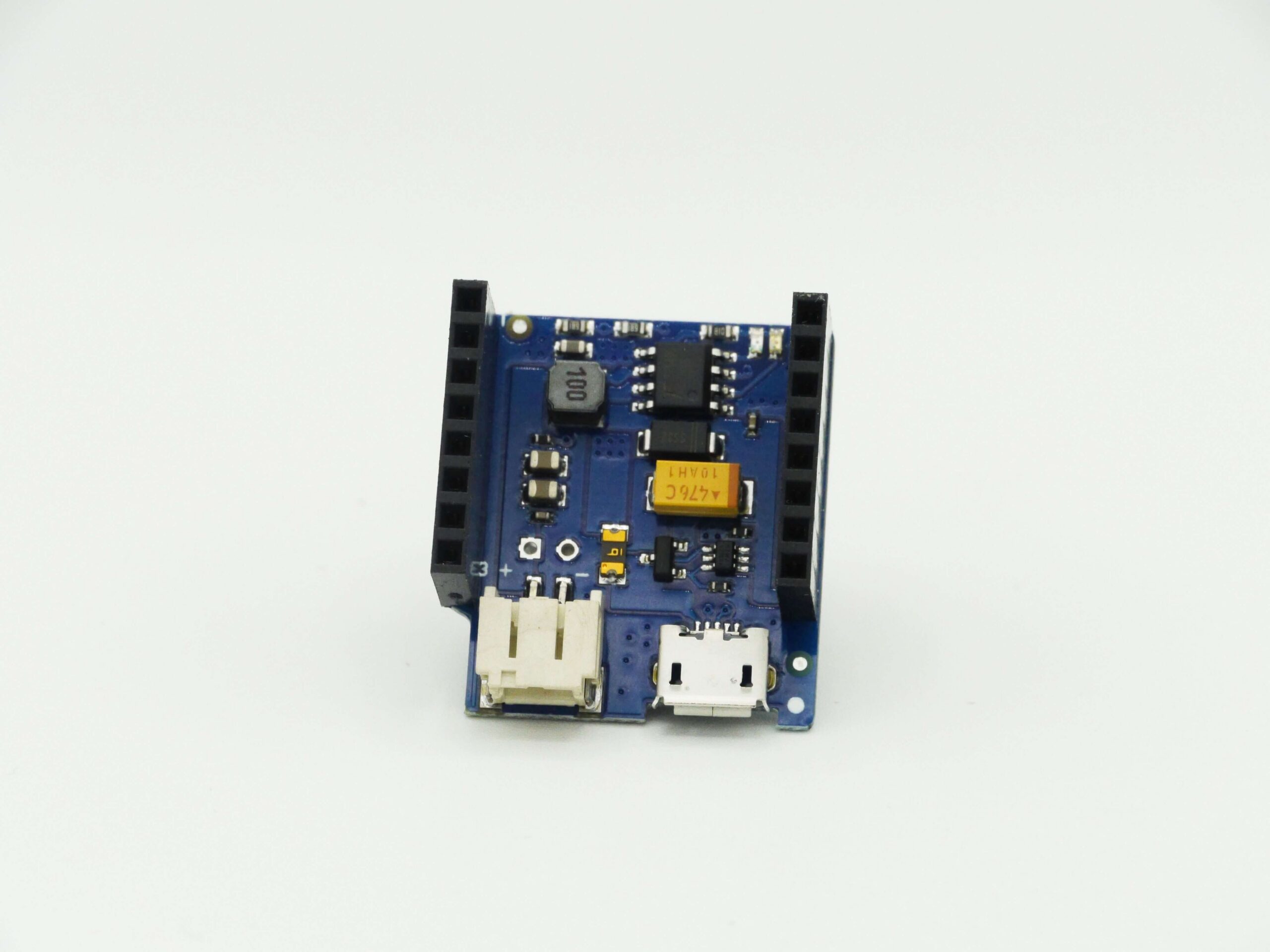

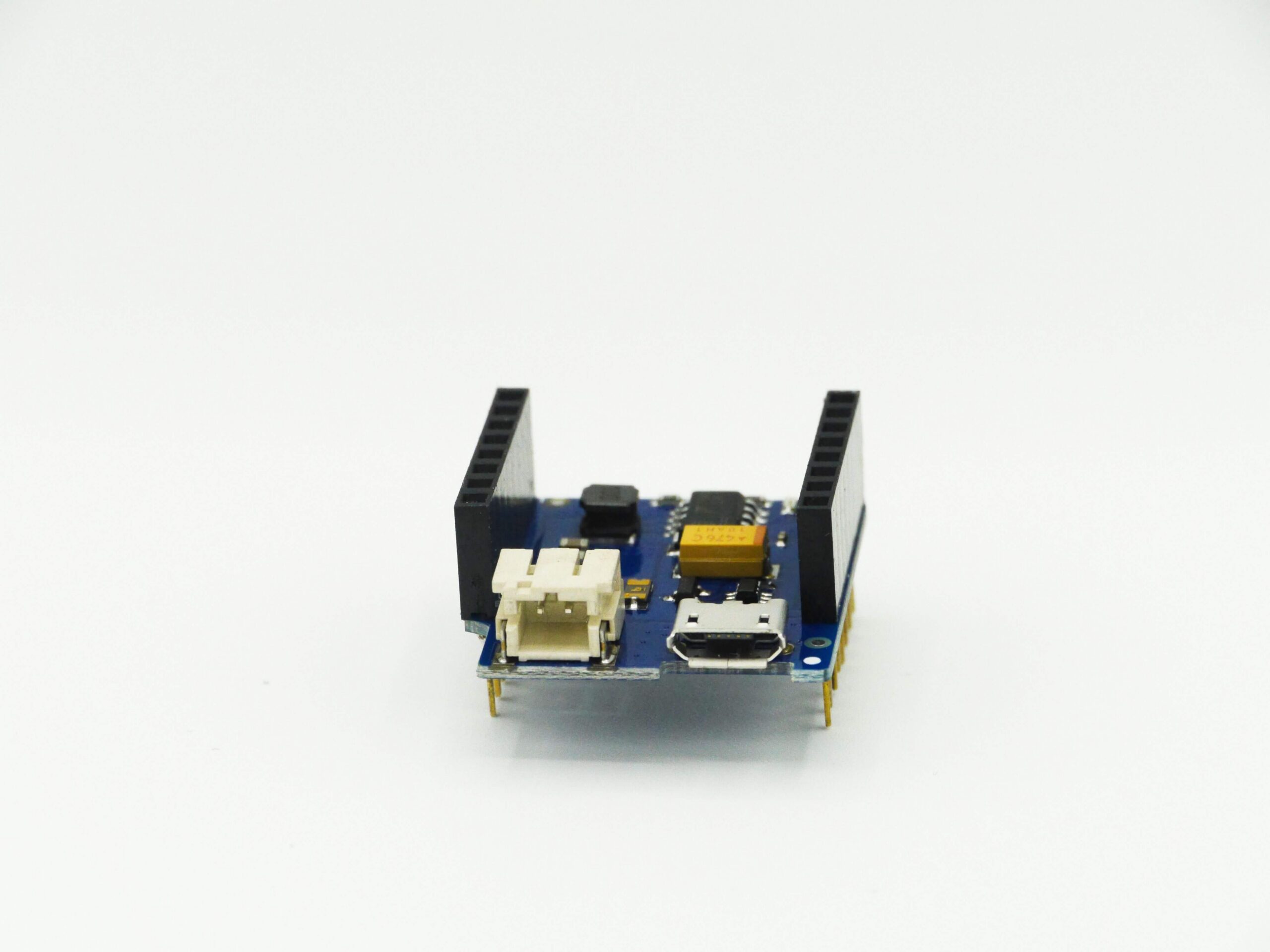

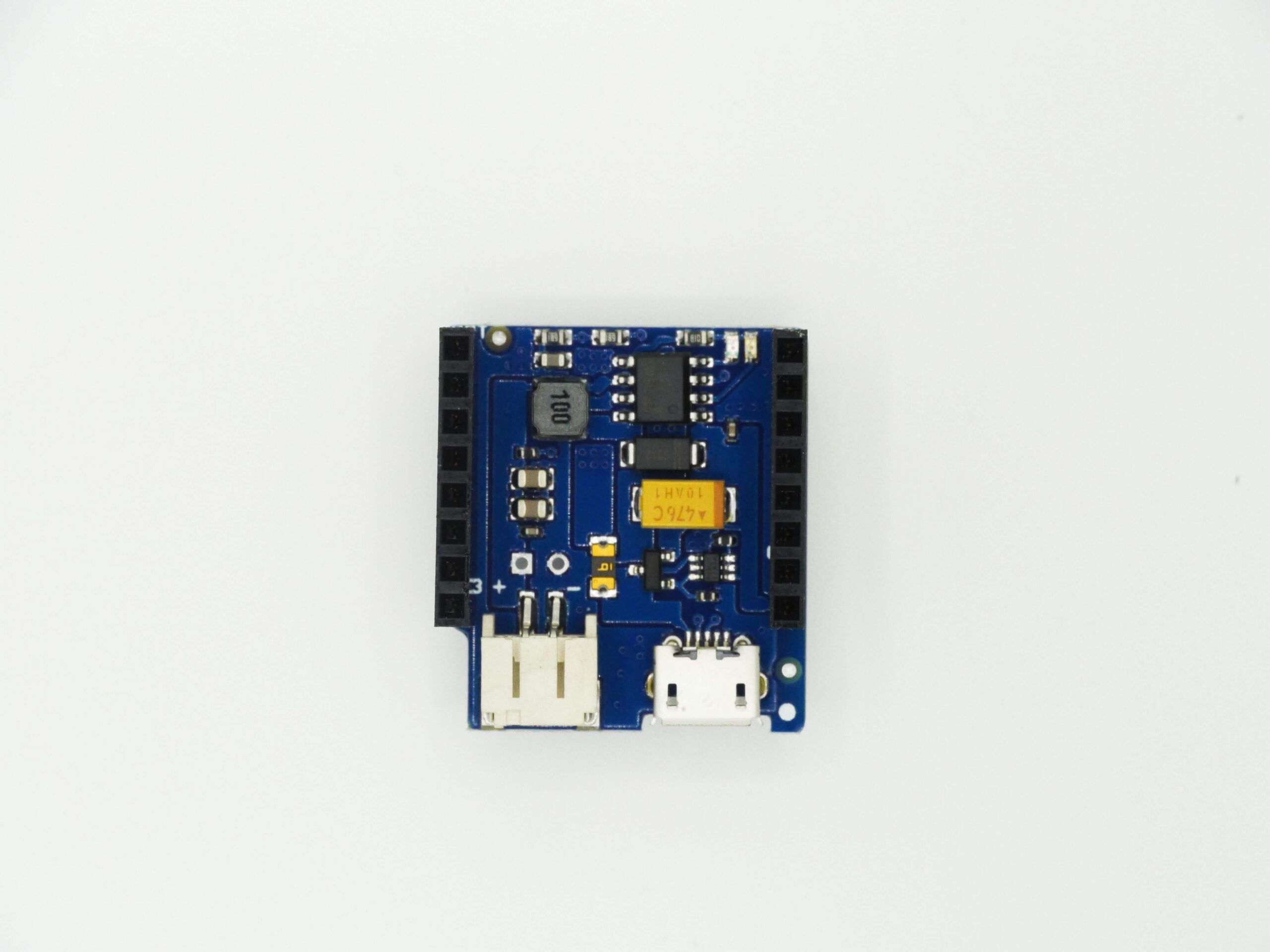

Wemos Lolin Battery Shield V1.3 – Leistungsstarkes LiPo Lade & Power Modul
4,90 € - 6,90 €
inkl. MwSt. zzgl. Versand
Battery Shield V1.3 für Wemos D1 Mini zur LiPo Stromversorgung und Aufladung. Ideal für mobile IoT Projekte – als DIY oder Pro Variante erhältlich.
✔ Max. 50 Stück direkt bestellbar
📩 Größere Mengen auf Anfrage
Beschreibung
- Wemos Lolin Battery Shield V1.3 für mobiles Power-Management
- Laden und Betreiben von LiPo Batterien möglich
- 5V Boost-Ausgang für stabile Versorgung
- Einstellbarer Ladestrom (0.5A / 1A)
- Erhältlich als DIY oder Pro Variante
Wemos Lolin Battery Shield V1.3 – zuverlässige Stromversorgung für IoT Projekte
Das Wemos Lolin Battery Shield V1.3 ist die ideale Lösung für mobile und energieeffiziente IoT-Projekte. Mit dem Wemos Lolin Battery Shield V1.3 können Sie Lithium-Batterien einfach integrieren und Ihre Projekte unabhängig von einer festen Stromquelle betreiben.
Für wen ist dieses Produkt geeignet?
Dieses Shield richtet sich an Entwickler, Maker und IoT-Enthusiasten, die ihre Projekte mobil betreiben möchten. Besonders geeignet ist das Wemos Lolin Battery Shield V1.3 für tragbare Geräte, Sensorlösungen und energieeffiziente Anwendungen.
Beschreibung
Das Wemos Lolin Battery Shield V1.3 ermöglicht eine einfache Integration von Lithium-Batterien in Ihre Projekte. Über den PH2-2.0MM Anschluss kann eine Batterie direkt angeschlossen und über den Micro-USB Port geladen werden.
Der integrierte Boost-Converter sorgt für eine stabile 5V Ausgangsspannung, wodurch angeschlossene Komponenten zuverlässig betrieben werden können. Dies ist besonders wichtig für mobile Anwendungen.
Ein besonderes Feature ist der einstellbare Ladestrom. Über den Jumper J1 kann zwischen 0.5A und 1A gewählt werden, wodurch sich das Shield flexibel an verschiedene Batterietypen anpassen lässt.
Status-LEDs geben jederzeit Auskunft über den Ladezustand. Die rote LED zeigt den Ladevorgang an, während die grüne LED signalisiert, dass die Batterie vollständig geladen ist.
Das Produkt ist in zwei Varianten erhältlich: Die DIY Variante mit beiliegenden Pinheadern eignet sich für individuelle Projekte. Die Pro Variante ist bereits verlötet und sofort einsatzbereit.
Typische Einsatzbereiche sind tragbare IoT Geräte, autonome Sensorlösungen und mobile Anwendungen. Das Wemos Lolin Battery Shield V1.3 ist eine zuverlässige Lösung für energieeffiziente Systeme.
Weitere Informationen zu Lithium-Batterien finden Sie hier: Lithium-Ionen Akku Grundlagen
Das Wemos Lolin Battery Shield V1.3 überzeugt durch seine einfache Integration, flexible Nutzung und zuverlässige Energieversorgung.
Typische Einsatzbereiche
- Mobile IoT Geräte
- Autarke Sensorlösungen
- Smart Home Anwendungen
- Tragbare Elektronik
- Energieeffiziente Projekte
Technische Daten
| Ladespannung | Max: 10V, Empfohlen: 5V |
|---|---|
| Ladestrom | Max: 1A |
| Lithium-Batterie Spannung | 3.3 – 4.2V |
| Boost-Stromversorgung | 5V (Max: 1A) |
| PH2-2.0MM (Port 1) | Verbindung zur Lithium-Batterie (3.3-4.2V) |
| Micro-USB (Port 2) | Ladeport (5V Standard) |
| Grüne LED | Leuchtet bei vollständiger Ladung |
| Rote LED | Zeigt laufenden Ladevorgang an |
| J1 | Stellt den maximalen Ladestrom auf 0.5A oder 1A ein |
| J2 | Verbindet die Batterie mit A0 |
Kompatibilität
- LOLIN (WEMOS) D1 Mini
- D1 Mini Pro
- ESP8266 basierte Systeme
- Arduino IDE
Anschluss / Integration
Das Wemos Lolin Battery Shield V1.3 wird direkt auf den D1 Mini gesteckt. Die Batterie wird über den PH2 Anschluss verbunden und kann über Micro-USB geladen werden.
Lieferumfang
- 1x Wemos Lolin Battery Shield V1.3
- Variante wählbar: DIY (Pinheader beiliegend) oder Pro (gelötet)
Wichtige Hinweise
- Nur kompatibel mit D1 Mini Formfaktor
- Nur für Lithium-Batterien geeignet
- Bitte korrekte Polarität beachten
FAQ
Passendes Zubehör
- Wemos D1 Mini
- LiPo Batterie
- USB Kabel
- Weitere D1 Mini Shields
Zusätzliche Informationen
| Maße | 2,8 × 2,5 × 1,3 cm |
|---|---|
| Produkttyp | Lade Modul |
| Voltage | 5V |
| Compatibility | D1 Mini, ESP8266 |
| Montageart | Aufsteck-Shield |
| Einsatzbereich | IoT, Mobil, Stromversorgung |
| Pinheader | DIY Variante (ungelötet), Pro Variante (gelötet) |
