1.5 Zoll OLED Display SH1107 I2C Modul – 128×128 OLED Display für Arduino & ESP32

1.5 Zoll OLED Display SH1107 I2C Modul für effiziente IoT Visualisierung

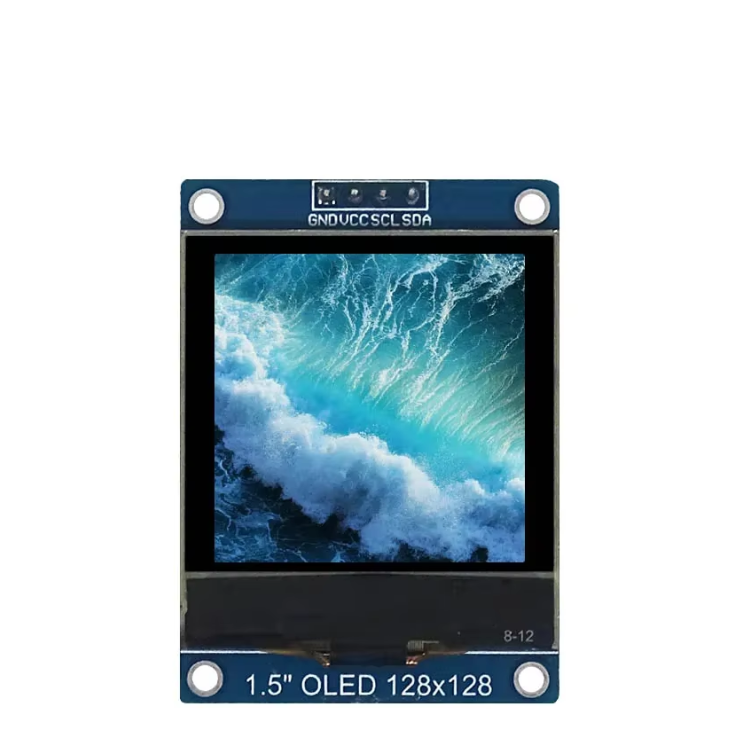

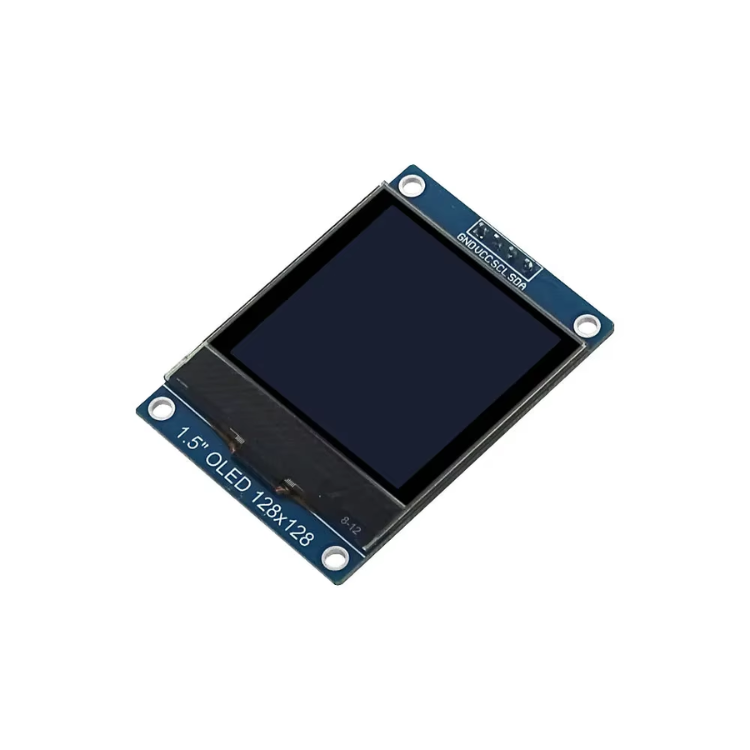

Das 1.5 Zoll OLED Display SH1107 I2C Modul ist eine leistungsfähige und kompakte Lösung zur Darstellung von Informationen in Embedded- und IoT-Systemen. Mit seiner 128×128 Pixel Auflösung und dem bewährten SH1107 Controller bietet es eine scharfe und kontrastreiche Darstellung bei gleichzeitig minimalem Energieverbrauch. Das 1.5 Zoll OLED Display SH1107 I2C Modul eignet sich ideal für Anwendungen, bei denen Platz, Effizienz und Lesbarkeit entscheidend sind.

Für wen ist dieses Produkt geeignet?

Das 1.5 Zoll OLED Display SH1107 I2C Modul richtet sich gezielt an Entwickler, Studierende, Ingenieure und Maker, die eine zuverlässige Anzeige für ihre Projekte benötigen. Besonders in der frühen Prototyping-Phase ermöglicht das Display schnelle Ergebnisse ohne komplexe Hardwareintegration. Ebenso eignet es sich für professionelle Anwendungen in der Industrie, im Smart Home Bereich oder für mobile Geräte mit Batteriebetrieb.

Beschreibung

Das 1.5 Zoll OLED Display SH1107 I2C Modul basiert auf organischen Leuchtdioden (OLED), die selbstleuchtend sind. Dadurch entfällt eine Hintergrundbeleuchtung vollständig, was zu einem deutlich besseren Kontrastverhältnis und einem geringeren Energieverbrauch führt. Schwarze Pixel sind vollständig ausgeschaltet, wodurch ein echtes Schwarz entsteht und die Lesbarkeit deutlich verbessert wird.

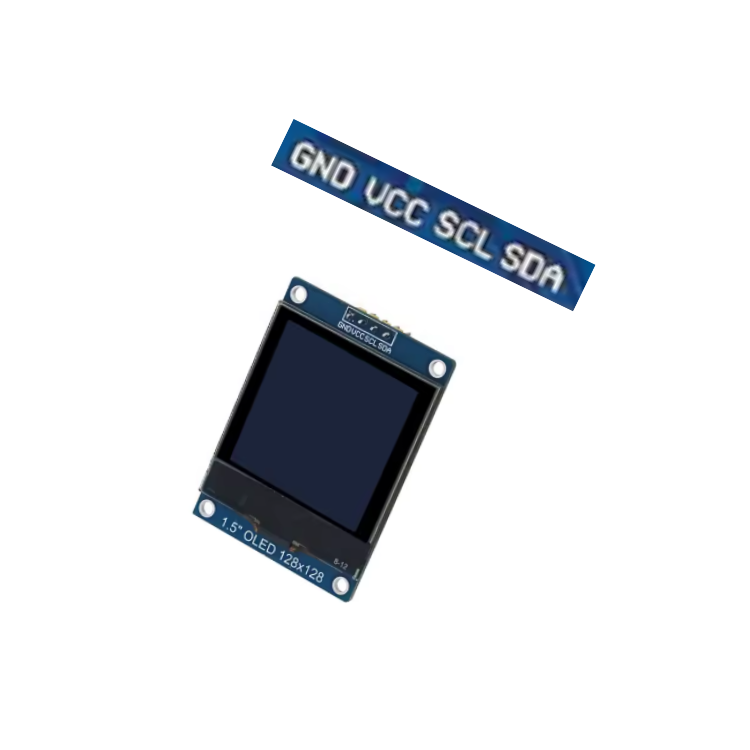

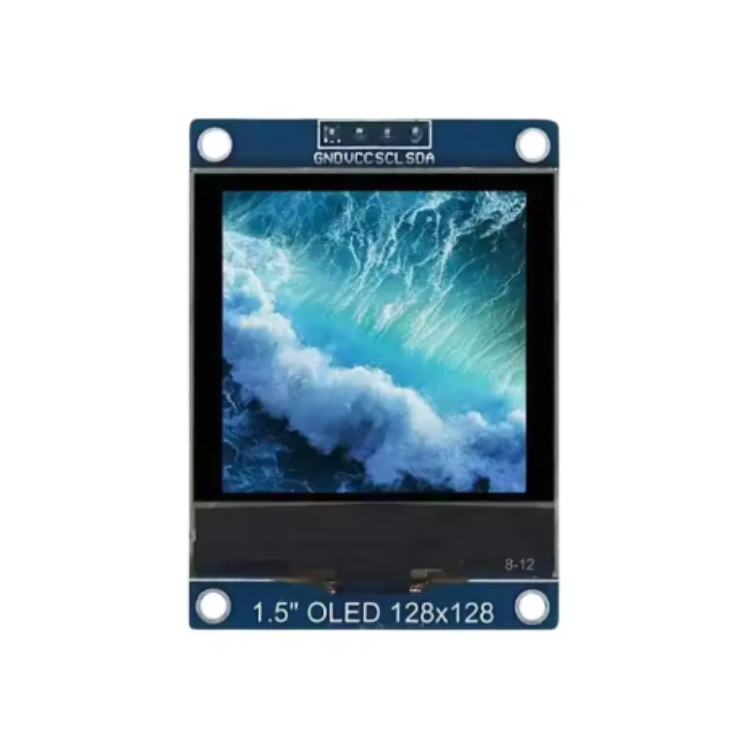

Durch die Verwendung des I2C-Protokolls reduziert sich die Anzahl der benötigten Pins auf ein Minimum. Dies ist besonders vorteilhaft bei Mikrocontrollern mit begrenzten GPIO-Ressourcen. Das Modul benötigt lediglich vier Verbindungen: GND, VCC, SCL und SDA. Dadurch lässt sich das 1.5 Zoll OLED Display SH1107 I2C Modul schnell und unkompliziert in bestehende Systeme integrieren. Carenuity bietet für die Pinbelegung: GND / VCC / SCL / SDA einen Adapter für die populären D1 S2 C3 Mini Microcontroller.

Der SH1107 Controller ist weit verbreitet und wird von zahlreichen Bibliotheken unterstützt. Dadurch ist eine schnelle Inbetriebnahme mit Plattformen wie Arduino IDE, PlatformIO oder MicroPython möglich. Entwickler profitieren von vorhandenen Codebeispielen und einer stabilen Softwarebasis.

Weitere Informationen zur OLED-Technologie finden Sie auf Wikipedia. Dies erleichtert das Verständnis der Vorteile gegenüber klassischen LCD-Displays.

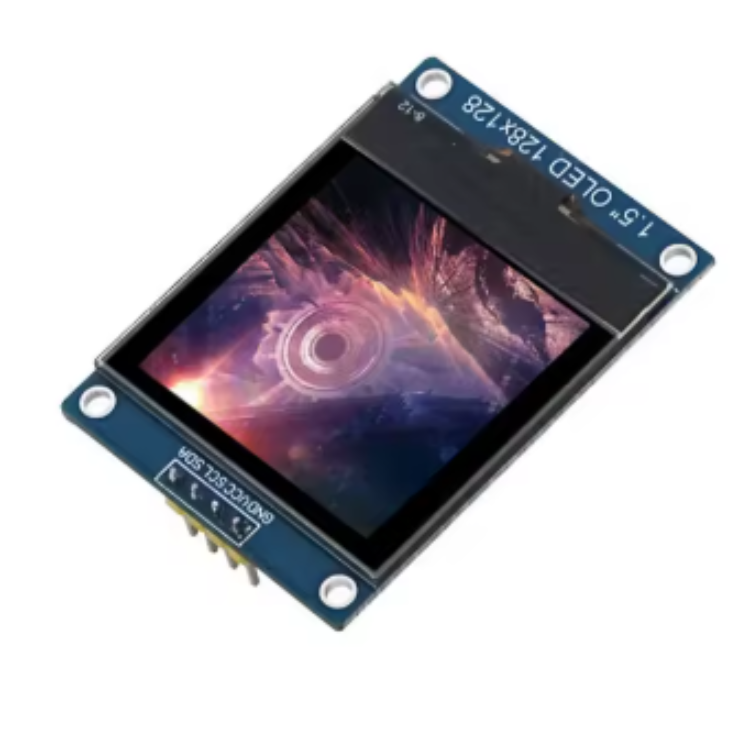

Im Vergleich zu kleineren OLED-Modulen bietet die 1.5 Zoll Variante deutlich mehr Fläche für Benutzeroberflächen, Diagramme oder Statusanzeigen. Dadurch eignet sich das Display nicht nur für einfache Textausgaben, sondern auch für grafische Darstellungen und UI-Konzepte.

Typische Einsatzbereiche

• Anzeige von Sensordaten wie Temperatur, Luftqualität oder CO₂
• Benutzeroberflächen für IoT Geräte
• Mobile Geräte und Wearables
• Debug- und Statusanzeigen in Embedded-Systemen
• Lehr- und Ausbildungsprojekte im Bereich Elektronik

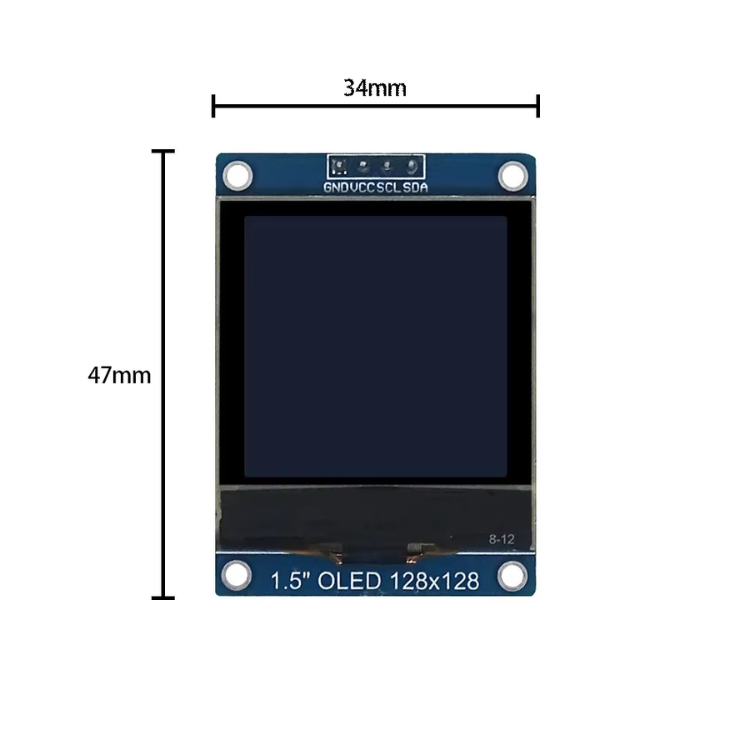

Technische Daten

Kompatibilität

• Arduino (Uno, Nano, Mega)
• ESP32 und ESP8266
• STM32 Plattformen
• Raspberry Pi über I2C

Anschluss / Integration

Das 1.5 Zoll OLED Display SH1107 I2C Modul wird über das I2C-Protokoll angebunden. Die Verbindung erfolgt über vier Pins und kann direkt mit den entsprechenden I2C Pins des Mikrocontrollers verbunden werden. Die Softwareintegration erfolgt über etablierte Bibliotheken wie u8g2 oder Adafruit GFX.

Passende Produkte entdecken

Lieferumfang

• 1.5 Zoll OLED Display SH1107 I2C Modul
• Pinheader (lose)
• Standardverpackung

Wichtige Hinweise

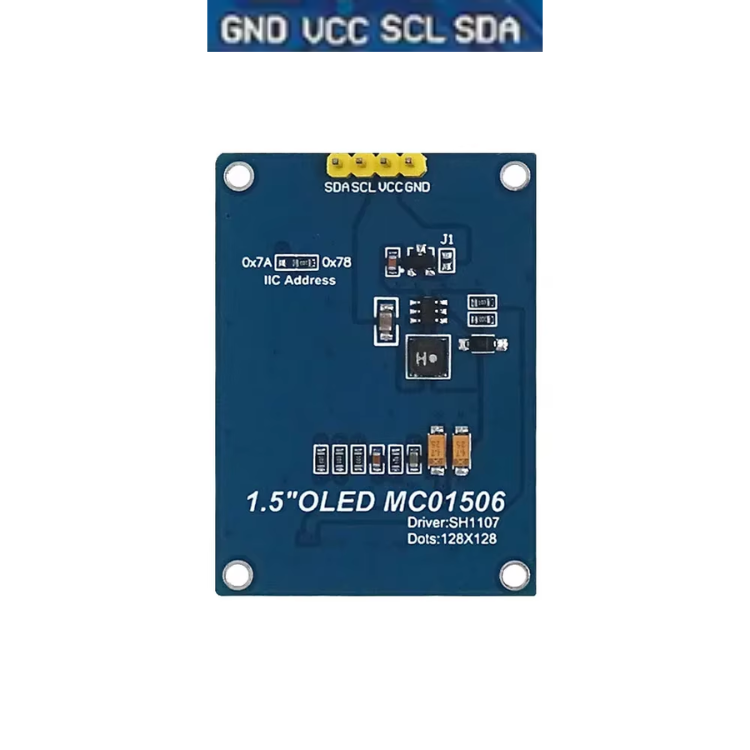

• Standard-I²C-Adresse: 0x3C. Je nach Modulversion kann alternativ 0x3D verwendet werden. Vor der ersten Verwendung empfiehlt sich ein I²C-Scan.
• Bibliotheksunterstützung für SH1107 erforderlich
• Vor Inbetriebnahme Spannungsversorgung prüfen

FAQ

Ist das Display direkt mit Arduino nutzbar?

Ja. Das 1,5 Zoll OLED Display mit SH1107-Controller kann direkt über die I²C-Schnittstelle
mit Arduino, ESP32, ESP8266, STM32 und Raspberry Pi verbunden werden.

Welche Vorteile bietet OLED gegenüber LCD?

OLED-Displays benötigen keine Hintergrundbeleuchtung. Dadurch erreichen sie einen deutlich
höheren Kontrast, tiefes Schwarz, bessere Ablesbarkeit und einen geringeren Stromverbrauch
als viele klassische LCD-Displays.

Kann ich Grafiken und Benutzeroberflächen darstellen?

Ja. Mit der Auflösung von 128 × 128 Pixeln lassen sich nicht nur Texte, sondern auch Symbole,
Diagramme, Statusanzeigen und einfache grafische Benutzeroberflächen realisieren.

Welche I²C-Adresse verwendet das Display?

Die meisten SH1107-Displays verwenden standardmäßig die I²C-Adresse 0x3C.
Abhängig vom Hersteller oder der jeweiligen Charge kann jedoch auch 0x3D
verwendet werden. Es wird empfohlen, die Adresse bei der Inbetriebnahme mit einem
I²C-Scanner zu überprüfen.

Kann die I²C-Adresse geändert werden?

Dies hängt vom verwendeten Modul ab. Der SH1107-Controller unterstützt grundsätzlich
unterschiedliche Adresskonfigurationen. Bei vielen Modulen ist die Adresse jedoch
hardwareseitig festgelegt und nicht über Jumper oder Lötbrücken umschaltbar.

Gibt es ein Datenblatt zum SH1107-Controller?

Ja. Das offizielle Datenblatt des SH1107-Controllers finden Sie hier:
SH1107 Datenblatt (PDF)
