e-Paper Display Shield 2.13″ V1.0.0 für LOLIN (WEMOS) D1 Mini

e-Paper Display Shield 2.13″ für LOLIN (WEMOS) D1, S2 und C3 Mini

Das e-Paper Display Shield bringt ein 2.13″ Tri-Color e-Paper Display direkt als Aufsteck-Shield auf den LOLIN (WEMOS) D1 Mini. Dank Plug-and-Play-Kompatibilität ist keine zusätzliche Verkabelung nötig – das Shield wird einfach aufgesteckt und ist sofort einsatzbereit.

Für wen ist dieses Produkt geeignet?

Das e-Paper Display Shield eignet sich für Maker und Entwickler, die stromsparende, gut ablesbare Anzeigen für IoT-Projekte, Statusanzeigen oder Beschilderungen suchen. Da e-Paper-Displays auch ohne Stromversorgung ein Bild halten, sind sie ideal für batteriebetriebene Anwendungen mit seltenen Bildwechseln. Auch für Einsteiger ist das Shield dank Plug-and-Play-Kompatibilität ein einfacher Einstieg in die e-Paper-Technologie, ohne sich mit komplexer Verkabelung auseinandersetzen zu müssen.

Beschreibung

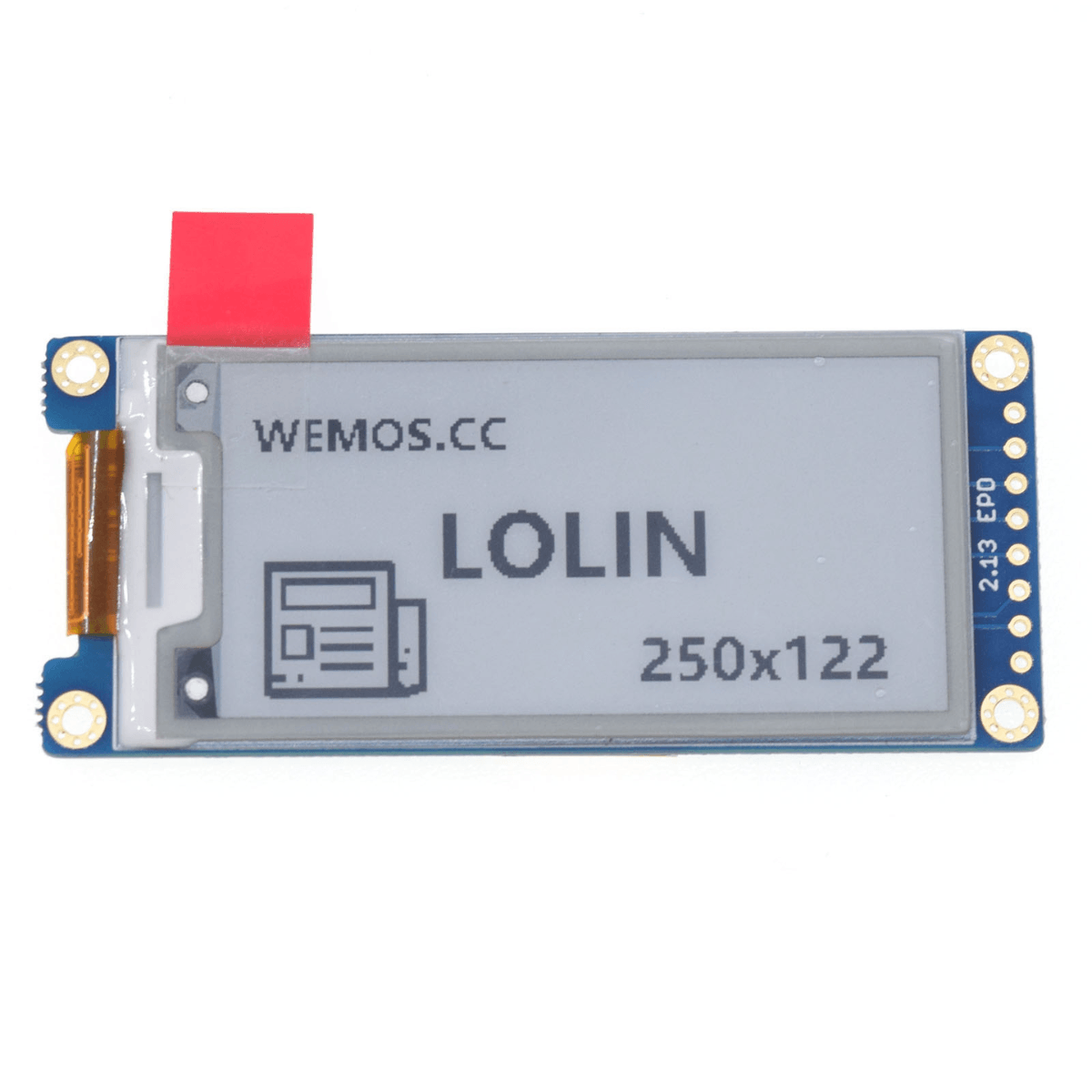

Im Zentrum des e-Paper Display Shield steht ein 2.13″ e-Paper/eInk Display mit Tri-Color-Darstellung in Rot, Schwarz und Weiß und einer Auflösung von 250×122 Pixeln. Angesteuert wird das Display über den bewährten SSD1680 Treiber-IC, der eine stabile Bildausgabe bei effizienter Ansteuerung ermöglicht.

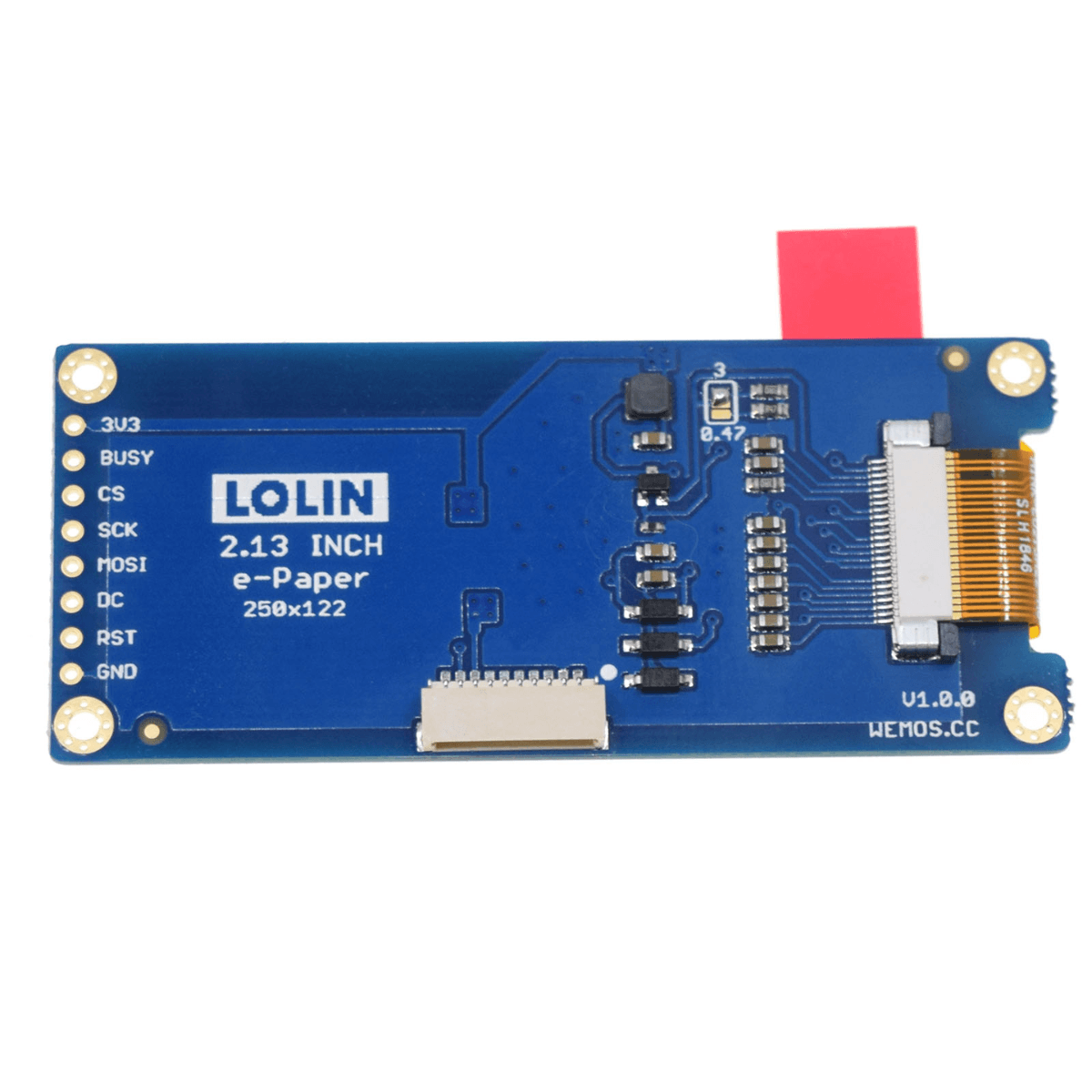

Als Shield im LOLIN-Formfaktor ist die Platine direkt für den D1 Mini, D1 Mini Pro und D32 Pro konzipiert und wird einfach auf die entsprechenden Pinheader aufgesteckt. Die Kommunikation erfolgt über SPI, angebunden über die Pins 3V3, GND, BUSY, CS, SCK, MOSI, DC und RST.

e-Paper-Displays wie dieses arbeiten reflektiv statt hintergrundbeleuchtet und behalten das zuletzt dargestellte Bild auch ohne Stromversorgung bei. Das macht sie besonders energieeffizient für Anwendungen, bei denen sich der Bildinhalt nur gelegentlich ändert, etwa bei Preisschildern, Statusanzeigen oder Beschriftungen. Mehr zur Funktionsweise von elektronischem Papier gibt es beim Hersteller: WEMOS Dokumentation zum 2.13″ e-Paper Shield.

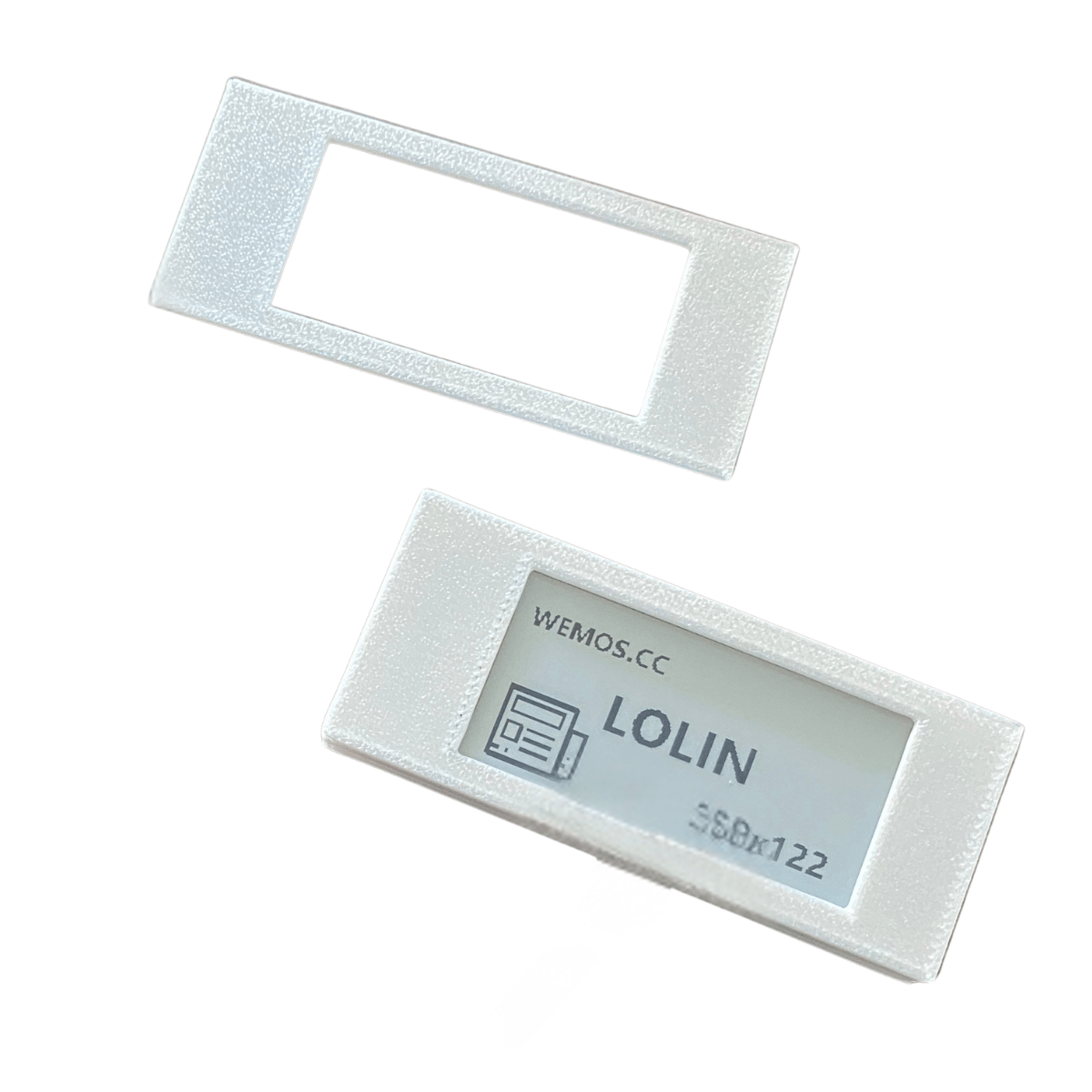

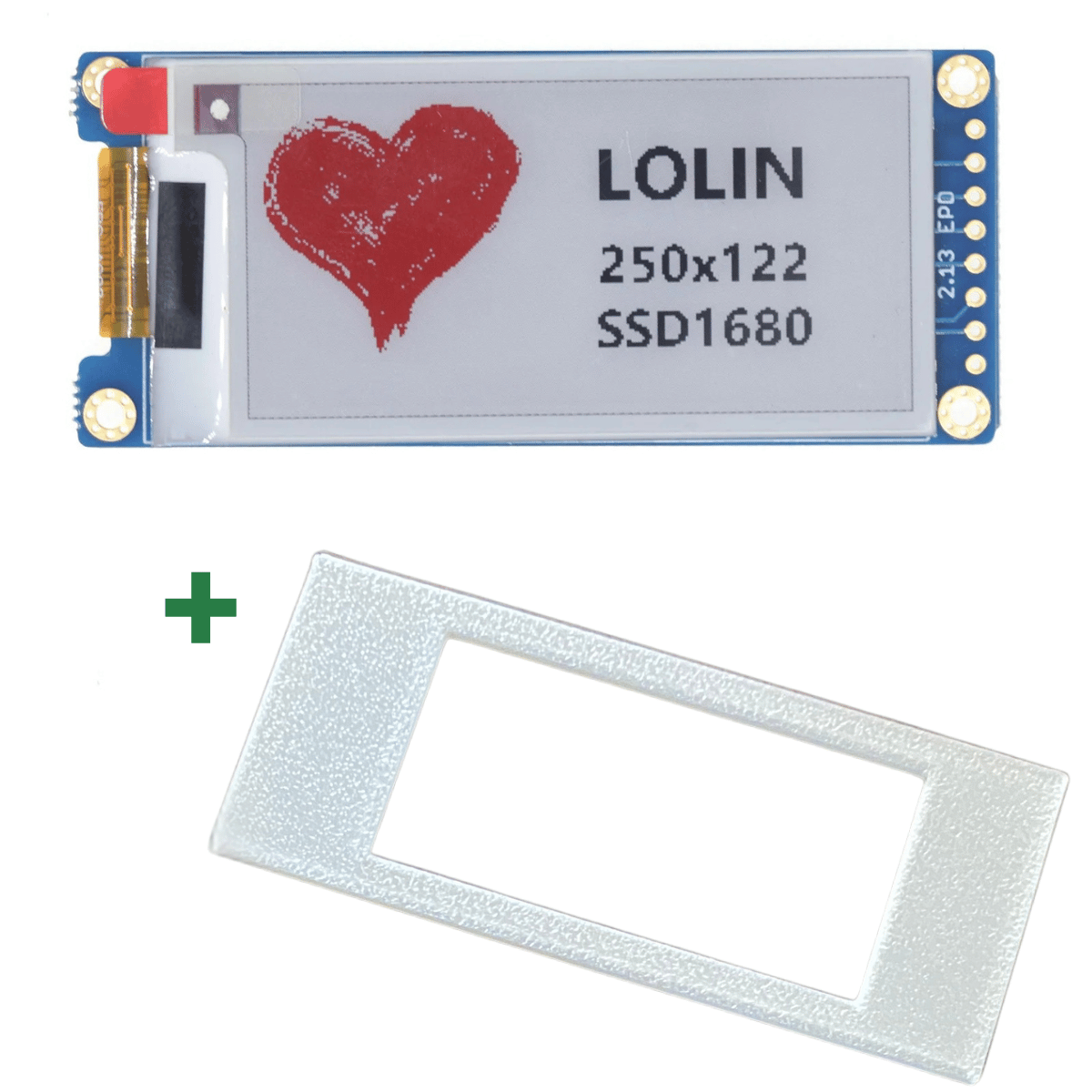

Für den direkten Einbau in eigene Projekte bieten wir das Shield optional mit einem passenden 3D-gedruckten Gehäuse an. Das Gehäuse schützt die Platine und das empfindliche Display und sorgt für einen aufgeräumten Look, etwa als Tischdisplay oder Wandanzeige.

Typische Einsatzbereiche

• Statusanzeigen für Smart-Home-Systeme
• Batteriebetriebene IoT-Anzeigen
• Preisschilder und Beschriftungen
• Wetter- und Sensordaten-Displays
• Maker- und DIY-Projekte mit D1 Mini

Technische Daten

Kompatibilität

• LOLIN (WEMOS) D1 Mini
• D1 Mini Pro
• D32 Pro

Anschluss / Integration

Das e-Paper Display Shield wird direkt auf die Pinheader des D1 Mini, D1 Mini Pro oder D32 Pro aufgesteckt. Die Ansteuerung erfolgt über SPI mit den Signalen BUSY, CS, SCK, MOSI, DC und RST, die Versorgung über 3V3 und GND – zusätzliche Verkabelung ist nicht notwendig.

👉 Passende Produkte entdecken

Lieferumfang

• 1x e-Paper Display Shield 2.13″ V1.0.0
• Optional: 1x passendes 3D-gedrucktes Gehäuse (je nach gewählter Variante)

Wichtige Hinweise

• Für den Betrieb wird ein LOLIN (WEMOS) D1 Mini, D1 Mini Pro oder D32 Pro benötigt
• Das Display ist ausschließlich per SPI ansteuerbar, kein I2C-Betrieb möglich
• e-Paper-Displays besitzen eine begrenzte Anzahl an Bildwechseln über die Lebensdauer und eignen sich nicht für schnell wechselnde Inhalte
