ESP-Thread Border Router Ethernet Modul (ESP32-S3 + ESP32-H2)

ESP-Thread Border Router Ethernet für stabile Smart-Home-Netzwerke

Der ESP-Thread Border Router Ethernet verbindet Thread-basierte Smart-Home-Geräte zuverlässig mit deinem lokalen Netzwerk. Auf Basis der Kombination aus ESP32-S3-WROOM-1 (N8R2) und ESP32-H2-MINI-1 (N4) übernimmt das Modul die Rolle der Brücke zwischen Wi-Fi/Ethernet und dem 802.15.4-Funkstandard, auf dem Thread aufbaut. Damit eignet sich der ESP-Thread Border Router Ethernet besonders für Entwickler und Maker, die stabile, skalierbare IoT-Infrastruktur für Matter- und Thread-Geräte aufbauen möchten.

Für wen ist dieses Produkt geeignet?

Dieses Modul richtet sich an Entwickler, Elektronik-Enthusiasten und Smart-Home-Bastler, die eigene Thread- oder Matter-Netzwerke aufbauen, testen oder in bestehende Infrastruktur integrieren möchten. Da es sich um ein Development Board ohne vorinstallierte, sofort einsatzbereite Firmware handelt, sind Grundkenntnisse in ESP-IDF, Netzwerktechnik und Embedded-Entwicklung von Vorteil.

Beschreibung

Der ESP-Thread Border Router Ethernet basiert auf der offiziellen Espressif-Lösung, die Wi-Fi- und 802.15.4-fähige SoCs miteinander kombiniert. Das Herzstück bilden zwei Chips: Der ESP32-S3-WROOM-1 (N8R2) übernimmt dabei Wi-Fi- und Ethernet-Konnektivität sowie die Web-GUI, während der ESP32-H2-MINI-1 (N4) als dediziertes 802.15.4-Funkmodul für die Thread-Kommunikation zuständig ist. Beide Chips kommunizieren intern über UART/SPI sowie PTA (Packet Traffic Arbitration) miteinander.

Die Lösung basiert auf dem ESP-IDF Framework sowie dem quelloffenen OpenThread-Stack und wurde von der Thread Group mit dem Thread 1.3 Certified Component Certificate zertifiziert. Damit erfüllt der Border Router den aktuellen Thread 1.3 Standard und unterstützt zusätzlich Matter-Anwendungsszenarien.

Zu den unterstützten Funktionen zählen unter anderem bidirektionale IPv6-Konnektivität, Service Discovery, Multicast Forwarding, NAT64, RCP-Updates, RF-Koexistenz zwischen Wi-Fi und Thread sowie eine integrierte Web-GUI zur Konfiguration und Überwachung des Netzwerks.

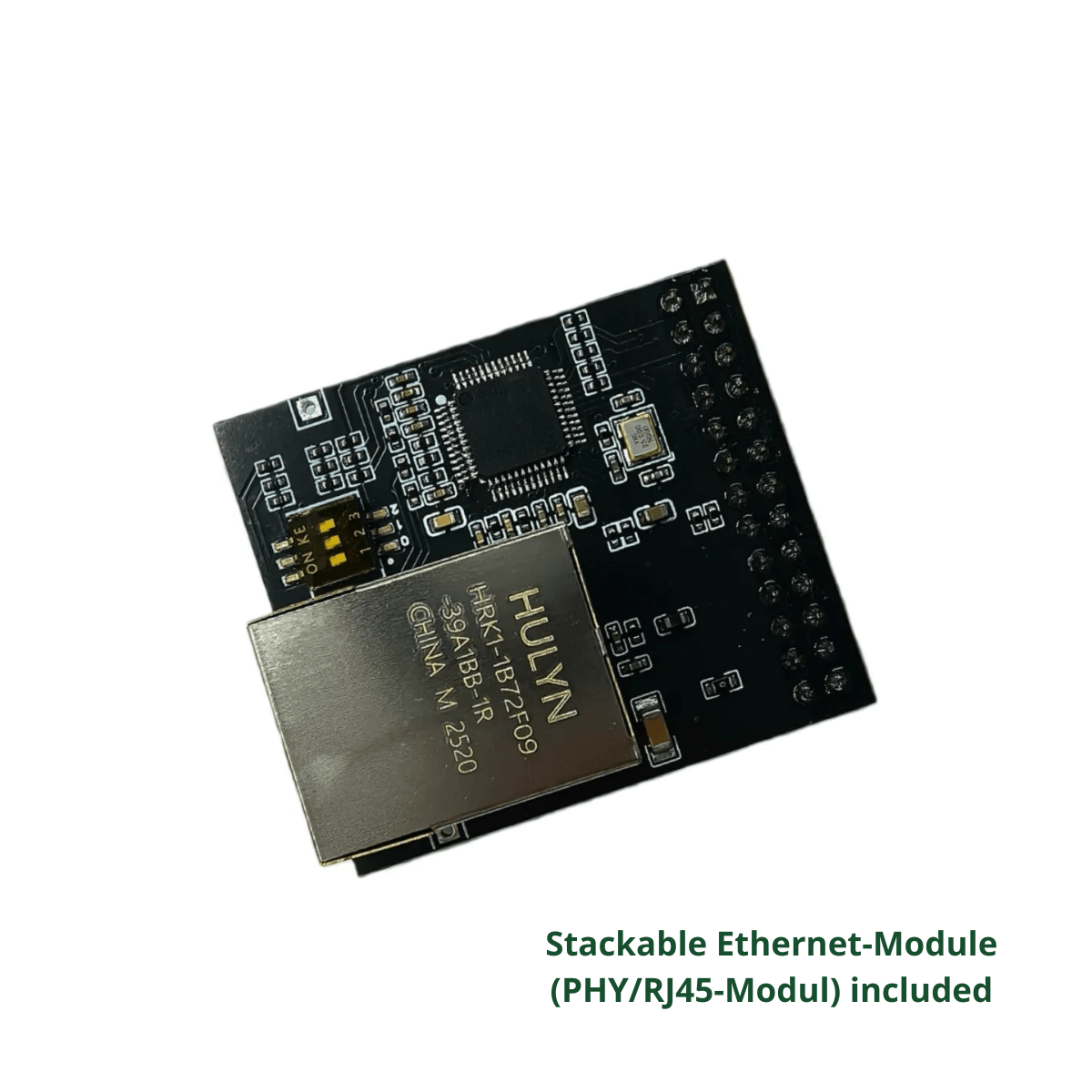

Durch die Ethernet-Variante ist eine kabelgebundene, besonders stabile Netzwerkanbindung möglich – ideal für Umgebungen, in denen eine zuverlässige, störungsarme Verbindung zum lokalen Netzwerk wichtiger ist als eine reine WLAN-Anbindung.

Als reines Development Board richtet sich das Produkt an technisch versierte Nutzer: Es wird ohne fertige Endanwender-Firmware ausgeliefert und muss über ESP-IDF individuell konfiguriert und geflasht werden. Da die Lösung auf öffentlich zugänglicher Espressif-Referenzdokumentation basiert, eignet sie sich auch hervorragend als Ausgangspunkt für eigene Weiterentwicklungen innerhalb des ESP32-Ökosystems.

Typische Einsatzbereiche

• Aufbau eines eigenen Thread Border Routers für Smart-Home-Netzwerke
• Matter-kompatible IoT-Infrastruktur für Entwicklerprojekte
• Brücke zwischen Ethernet-Netzwerk und Thread-/802.15.4-Geräten
• Testumgebung für OpenThread- und ESP-IDF-basierte Entwicklung
• Stabile Gebäudeautomation mit Thread- und Matter-Geräten

Technische Daten

Kompatibilität

• Kompatibel mit Thread 1.3 zertifizierten Smart-Home-Geräten
• Unterstützt Matter-Anwendungsszenarien
• Einsetzbar als Ergänzung zu bestehenden Zigbee-/IoT-Setups
• Kompatibel mit ESP-IDF und dem OpenThread-Framework

Anschluss / Integration

Die Einrichtung erfolgt über das ESP-IDF Framework: Nach dem Flashen der Firmware auf ESP32-S3 und ESP32-H2 lässt sich der Border Router per Ethernet-Kabel in dein lokales Netzwerk einbinden und über die integrierte Web-GUI konfigurieren. Von dort aus können Thread-Geräte im Netzwerk erkannt, verwaltet und mit deiner Smart-Home-Umgebung verbunden werden.

👉 Passende Produkte entdecken

Lieferumfang

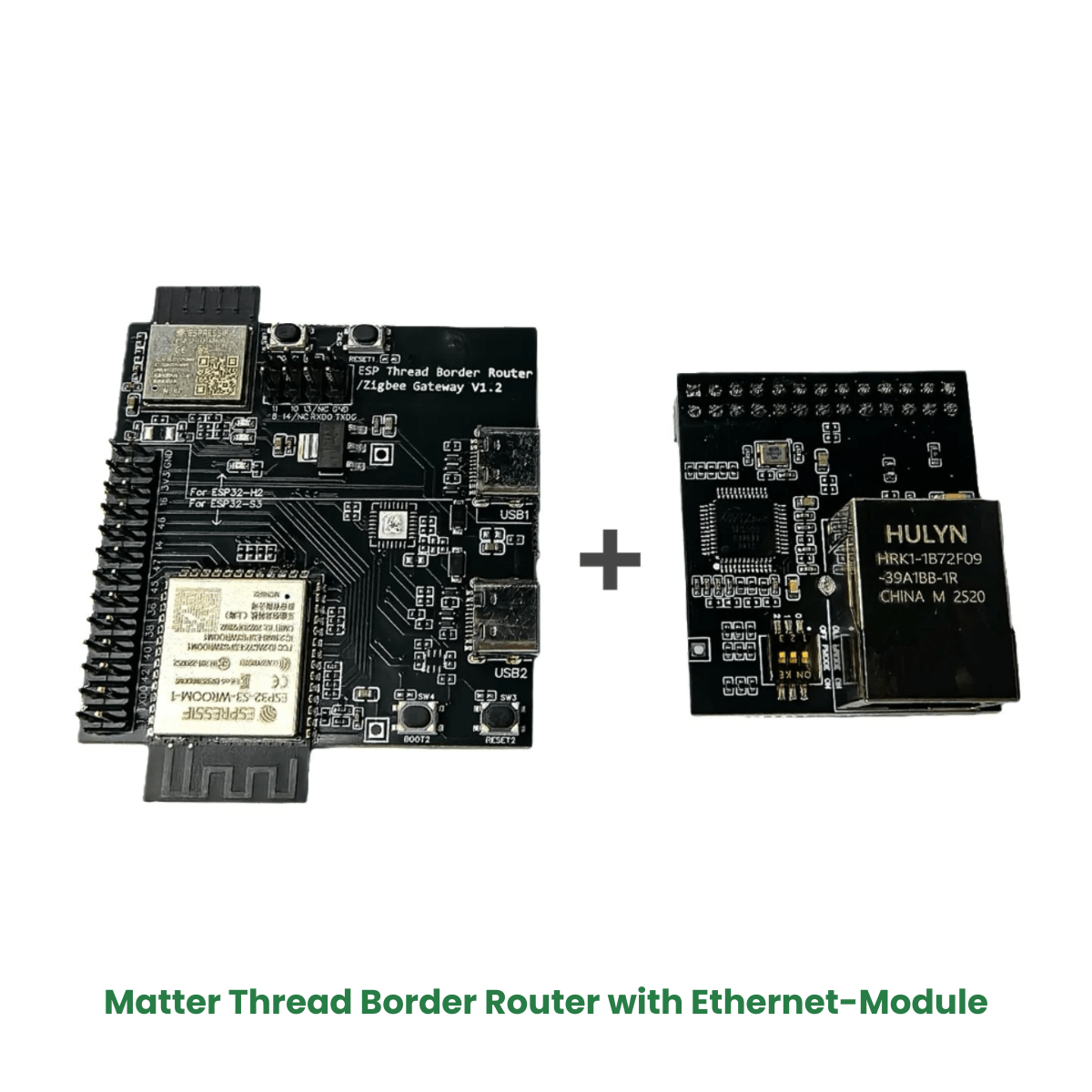

• 1x ESP-Thread Border Router Ethernet Modul

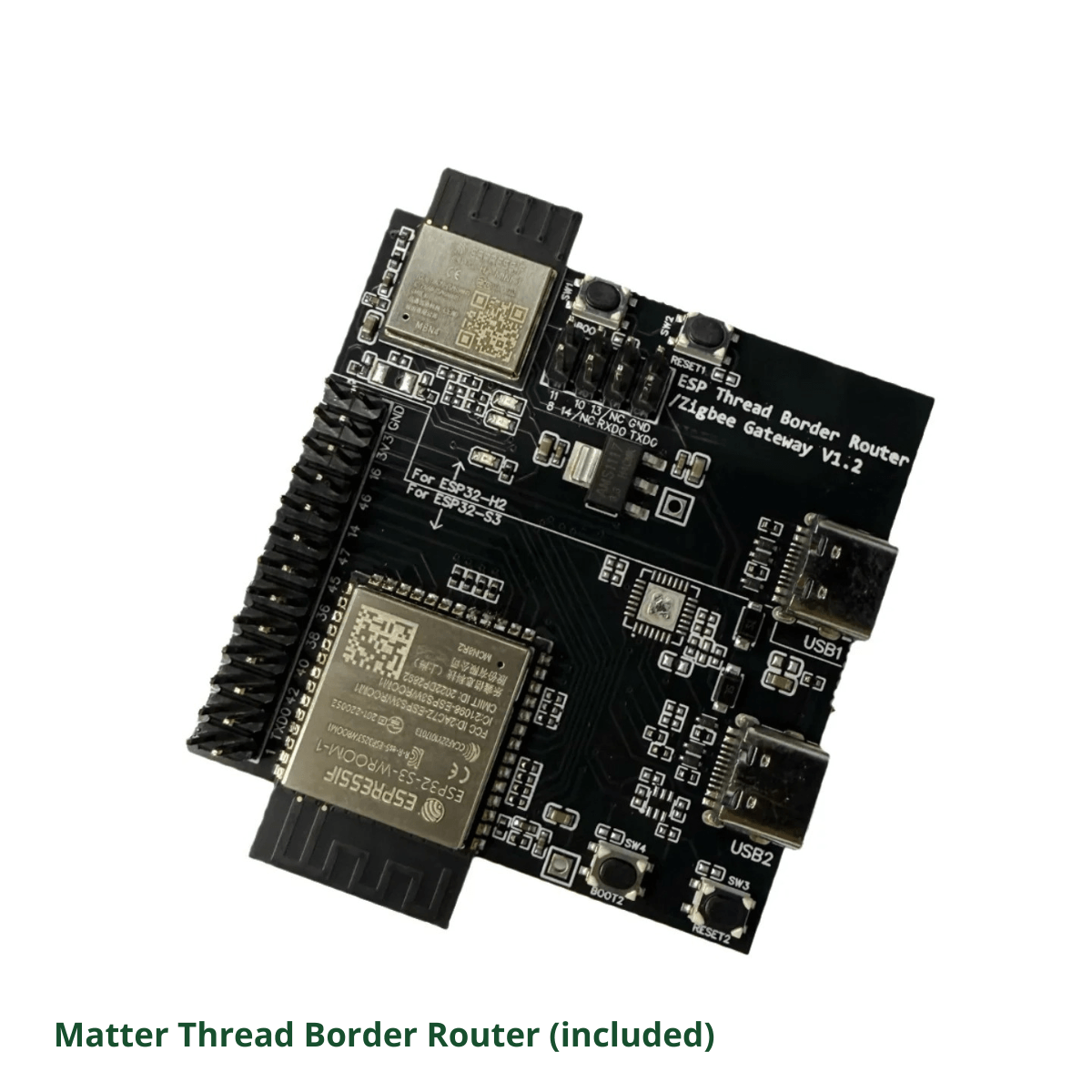

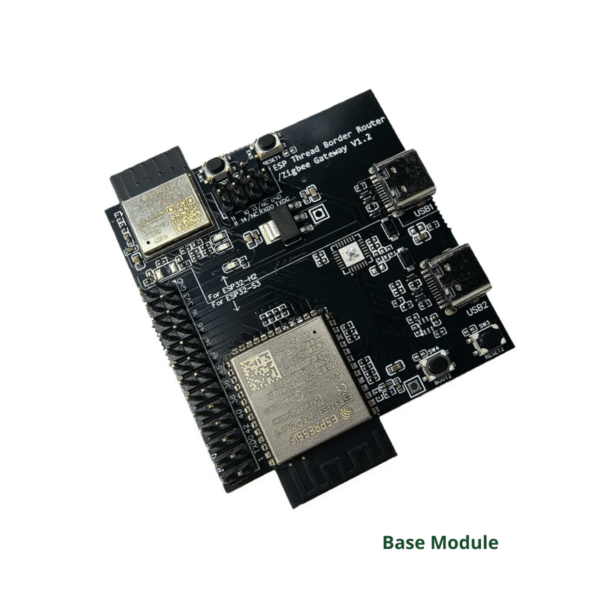

• ESP32-S3-WROOM-1 (N8R2) und ESP32-H2-MINI-1 (N4) fest verbaut auf Hauptplatine
• Keine vorinstallierte Endanwender-Firmware
• Optionaler Vorinstallations-Service

Wichtige Hinweise

• Reines Development Board – Konfiguration und Flashen über ESP-IDF erforderlich
• Keine sofort einsatzbereite Endanwender-Software enthalten
• Grundkenntnisse in Embedded-Entwicklung und Netzwerktechnik empfohlen

FAQ

Passendes Zubehör

• USB-Kabel für Programmierung und Stromversorgung
• Ethernet-Kabel für die Netzwerkanbindung
• Gehäuse für ESP32-Entwicklungsboards
• Weitere Thread-/Matter-kompatible Smart-Home-Module
