1.3″ OLED Display Modul 128×64 SH1106 I2C Weiß

geprüfte Gesamtbewertungen (1 Kundenrezension)

3,99 € - 4,40 €

inkl. MwSt. zzgl. Versand

1.3″ OLED Display Modul mit 128×64 Pixeln und SH1106 Chip. I2C kompatibel, 3.3V–5V Betrieb, ideal für Arduino, ESP32 und IoT Projekte.

  • Sichere Zahlung mit PayPal & Käuferschutz
  • Kostenloser Versand ab 79 €
  • 🇩🇪 Versand aus Deutschland (1–3 Werktage)
  • Kreditkarte, Apple Pay & Google Pay
  • 30 Tage Rückgaberecht
  • Support innerhalb von 24h

Hinweis zur Entsorgung von Elektrogeräten
Elektro- und Elektronikgeräte dürfen nicht im Hausmüll entsorgt werden. Verbraucher sind verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen.
WEEE-Reg.-Nr.: DE 53301452

✔ Max. 50 Stück direkt bestellbar
📩 Größere Mengen auf Anfrage

Großmenge anfragen
Artikelnummer: 2602235-1 Kategorie: Schlagwörter: , , , , ,

Beschreibung

Produkt-Highlights
  • 1.3″ OLED Display mit 128×64 Pixel Auflösung
  • SH1106 Treiberchip für stabile und klare Darstellung
  • I2C (4-Wire) Schnittstelle
  • Hoher Kontrast und Betrachtungswinkel über 160°
  • Kompatibel mit Arduino, ESP32, ESP8266 und Raspberry Pi

1.3″ OLED Display Modul 128×64 SH1106 für Arduino und ESP32

Das 1.3″ OLED Display Modul 128×64 SH1106 ist ein hochwertiges Anzeigemodul für Mikrocontroller-Projekte. Es bietet eine klare Darstellung, einen sehr hohen Kontrast und eine hervorragende Lesbarkeit – selbst bei schlechten Lichtverhältnissen.

Für wen ist dieses Produkt geeignet?

Dieses OLED Display eignet sich ideal für Maker, Entwickler, Studenten und Unternehmen. Es wird häufig in Arduino- und ESP32-Projekten eingesetzt und ist perfekt für IoT-Anwendungen, Messgeräte, Menüsysteme oder Statusanzeigen geeignet.

Beschreibung

Das Display nutzt den bewährten SH1106 Treiberchip und stellt Inhalte mit einer Auflösung von 128×64 Pixeln dar. Durch die OLED-Technologie werden Pixel selbstleuchtend dargestellt, wodurch kein Hintergrundlicht benötigt wird und ein sehr hoher Kontrast erreicht wird.

Mit einem Betrachtungswinkel von über 160° bleibt die Anzeige aus nahezu jeder Perspektive gut ablesbar. Die weiße Darstellung sorgt für eine klare und präzise Visualisierung von Texten und Grafiken.

Das Modul unterstützt mehrere Kommunikationsschnittstellen: I2C (IIC), 3-Wire SPI und 4-Wire SPI. Dadurch lässt es sich flexibel in unterschiedlichste Projekte integrieren.

Die Betriebsspannung von 3–5 V ermöglicht den direkten Einsatz sowohl mit 3.3V- als auch 5V-Systemen – ganz ohne Pegelwandler.

Durch die breite Unterstützung in der Entwickler-Community stehen zahlreiche Bibliotheken, Beispiele und Tutorials für das 1.3 OLED Display Modul 128×64 SH1106 zur Verfügung. Dadurch gelingt die Integration besonders schnell – sowohl für Einsteiger als auch für fortgeschrittene Entwickler.

Das Display eignet sich hervorragend zur Darstellung von Sensordaten, Menüs, Statusanzeigen oder Debug-Informationen. Besonders in Kombination mit Mikrocontrollern wie ESP32 oder Arduino lassen sich schnell funktionale Benutzeroberflächen realisieren.

Weitere Informationen zur OLED-Technologie finden Sie bei Wikipedia.

Typische Einsatzbereiche

  • IoT Geräte und Smart Home Anwendungen
  • Messgeräte und Statusanzeigen
  • Menü- und Interface-Displays
  • Wearables und kompakte Projekte
  • Arduino und ESP32 Entwicklungsprojekte

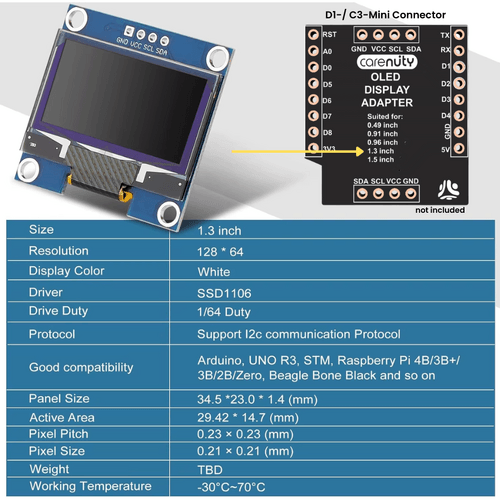

Technische Daten

Auflösung 128 × 64 Pixel
Anzeigetyp OLED
Farbe Weiß
Treiberchip SH1106
Schnittstellen I2C (IIC), 4-pin
Betriebsspannung DC 3–5 V
Stromverbrauch ca. 0,08 W
Betrachtungswinkel >160°
Betriebstemperatur –30 °C bis +70 °C
Abmessungen ca. 35,5 × 33,5 × 4,3 mm
Logikpegel 3,3 V / 5 V kompatibel

Kompatibilität

  • Arduino (Uno, Nano, Mega)
  • ESP32 und ESP8266
  • Raspberry Pi
  • Weitere Mikrocontroller mit I2C

Anschluss / Integration

Das Display wird über die I²C-Schnittstelle angeschlossen. Hierfür stehen die Signale SDA (Daten) und SCL (Takt) zur Verfügung. Dank der I²C-Kommunikation werden nur zwei Signalleitungen benötigt, wodurch sich das Modul besonders einfach mit Arduino, ESP32, ESP8266 oder Raspberry Pi verbinden lässt.

👉 Passende Displays entdecken

Hinweis zur Pinbelegung:

Dieses 1,3″ OLED Display ist in zwei Pinbelegungsvarianten erhältlich: GND–VCC–SCL–SDA und VCC–GND–SCL–SDA. Beide Versionen sind elektrisch identisch und unterscheiden sich lediglich in der Reihenfolge der Stromversorgungsanschlüsse. Bitte wählen Sie die zu Ihrer Anwendung passende Variante aus, um eine einfache und sichere Integration in Ihr Projekt zu gewährleisten.

Für die Verwendung im Carenuity-System, beispielsweise mit dem Triple-Adapter, ist die Standard-Belegung GND–VCC–SCL–SDA vorgesehen und wird empfohlen. Im Gegensatz zu SPI-Displays benötigt es nur zwei Signalleitungen und spart dadurch wertvolle GPIO-Pins am Mikrocontroller.

Lieferumfang

  • 1x 1.3″ OLED Display Modul
  • Stiftleiste (ggf. nicht verlötet)
  • Ohne Anschlusskabel

Wichtige Hinweise

  • Display kann über I2C betrieben werden.
  • Keine Hintergrundbeleuchtung notwendig (OLED-Technologie).
  • Vor Nutzung ggf. passende Bibliothek installieren.

FAQ

Kann ich das Display mit Arduino verwenden?
Ja, das Display ist vollständig kompatibel mit Arduino und wird von vielen Bibliotheken unterstützt.
Was ist der Unterschied zu LCD Displays?
OLED Displays benötigen keine Hintergrundbeleuchtung und bieten dadurch einen höheren Kontrast und bessere Lesbarkeit.
Funktioniert das Display mit 3.3V?
Ja, es ist sowohl mit 3.3V als auch mit 5V kompatibel.
Welche Schnittstellen-Variante sollte ich nutzen?
Die GND–VCC–SCL–SDA ist unsere bevorzugte Variante und auf den Carenuity Triple-Adapter ausgelegt. Beide sind aber elektrisch identisch.

Passendes Zubehör

  • Jumper Kabel
  • Breadboards
  • Arduino Boards
  • ESP32 Module

Zusätzliche Informationen

Maße 3,55 × 3,37 cm
Produkttyp

OLED Display
Interface

I2C, SPI
Compatibility

Arduino, ESP32, ESP8266, Raspberry Pi
Voltage

DC 3–5 V
Einsatzbereich

Anzeige, IoT, Messgeräte
Serie

SH1106
Pinbelegung

GND VCC SCL SDA (Standard), VCC GND SCL SDA
