TFT 0.85″ Shield für LOLIN D1 S2/S3/C3 mini – IPS Display GC9107

TFT 0.85 inch Display Shield LOLIN D1 C3 Mini: Kompaktes IPS-Display für ESP32-Projekte

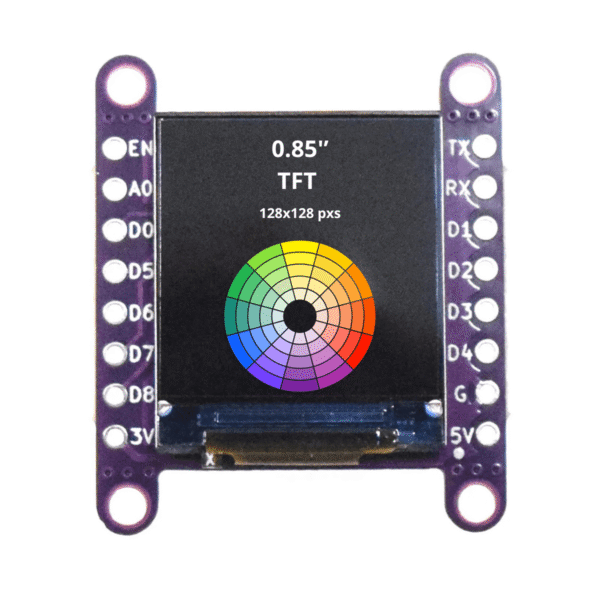

Das TFT 0.85 inch Display Shield LOLIN D1 C3 Mini bringt ein brillantes IPS-Farbdisplay mit 128×128 Pixel Auflösung direkt auf dein LOLIN D1 S2, S3 oder C3 mini Board – ideal für kompakte Embedded-Projekte, die eine klare visuelle Rückmeldung benötigen.

Für wen ist dieses Produkt geeignet?

Das Shield eignet sich für Maker und Entwickler, die ihre ESP32-basierten LOLIN D1-Mini oder Carenuity C3-Mini Projekte um eine farbige, hochauflösende Anzeige erweitern möchten – vom Hobby-Prototyp bis zum fertigen IoT-Gerät. Besonders geeignet ist es für alle, die von einem einfachen Monochrom-Display auf ein vollwertiges IPS-Farbdisplay upgraden wollen, ohne die Grundfläche ihres Projekts zu vergrößern.

Beschreibung

Angetrieben vom GC9107 (GC9A01) Treiber-IC liefert das TFT 0.85 inch Display Shield LOLIN D1 C3 Mini scharfe, reaktionsschnelle Grafiken mit effizienter Farbwiedergabe und geringem Energieverbrauch – perfekt abgestimmt auf ESP32-basierte Anwendungen.

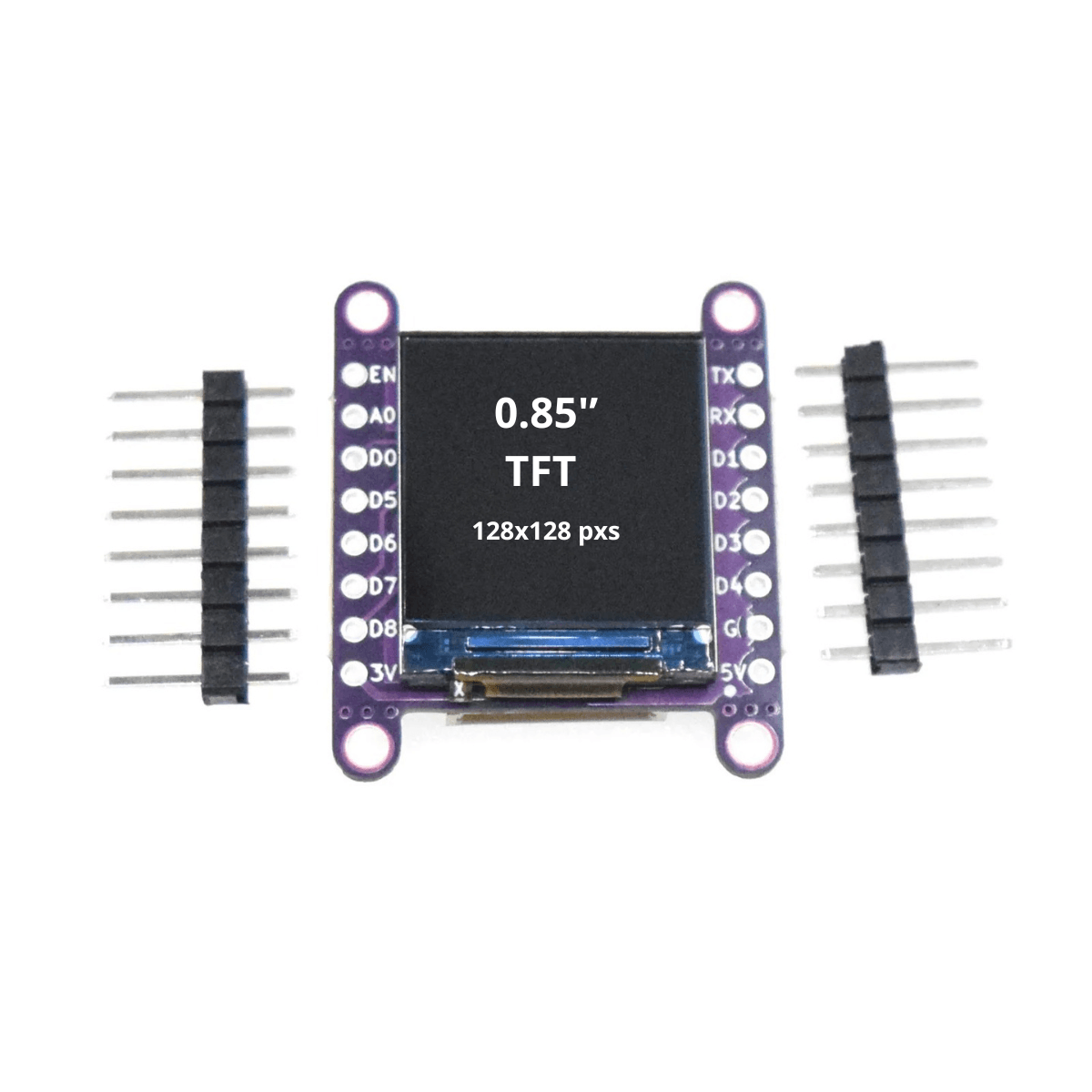

Du entscheidest, wie du startest: Die DIY-Variante wird ungelötet geliefert und lässt sich mit wenig Löterfahrung selbst mit Pinheadern versehen, während die PRO-Variante bereits vorgelötet ist und sofort einsatzbereit ist – ganz ohne Lötarbeiten.

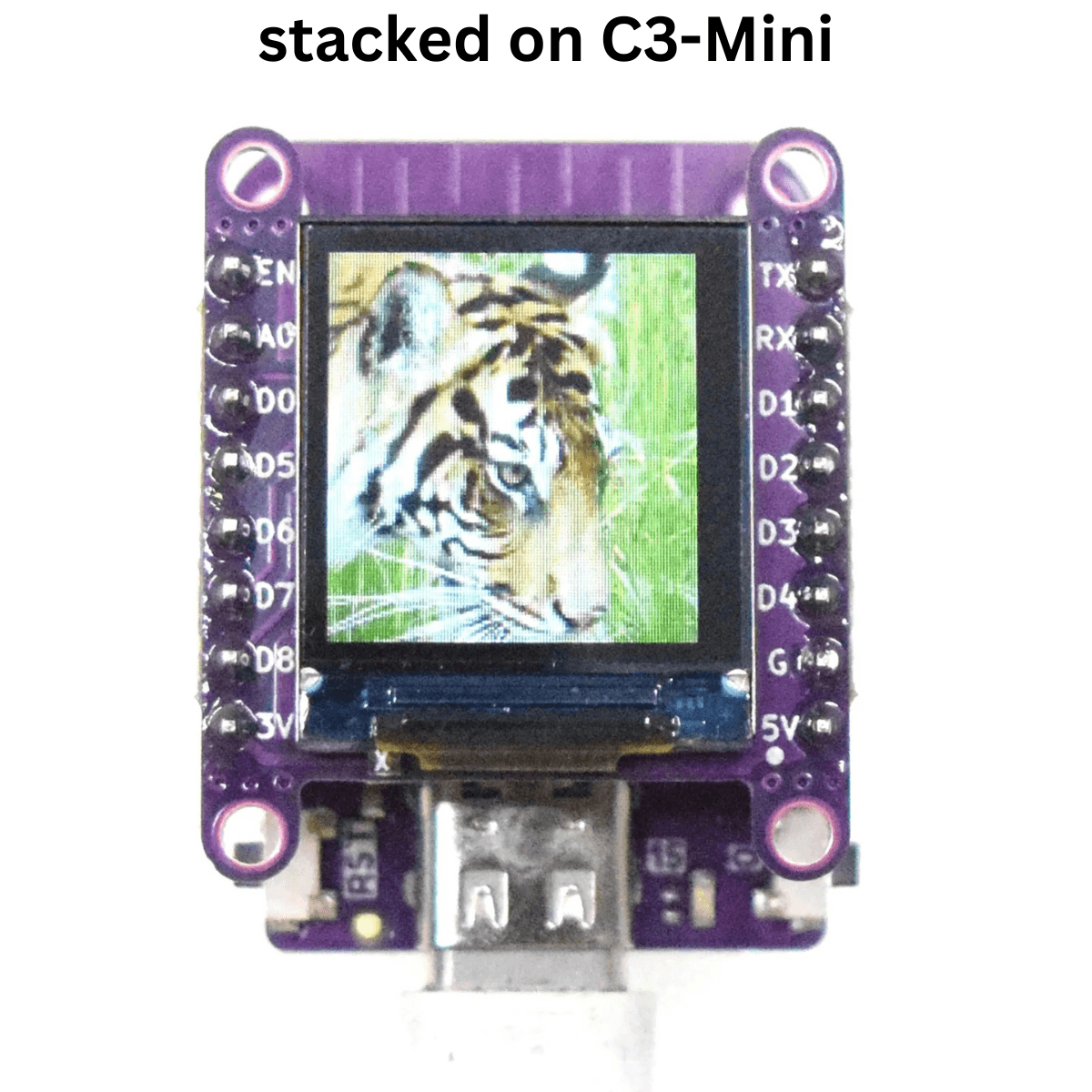

In vielen Standardanwendungen mit einem C3 Mini kommt werksseitig ein einfarbiges 0.66 inch Display zum Einsatz. Das TFT 0.85 inch Display Shield LOLIN D1 C3 Mini ist genau für diese Fälle die passende Erweiterung: Es ersetzt das monochrome 0.66 inch Display durch ein größeres, farbiges IPS-Panel und lässt sich direkt im Solution Builder als Display-Option für den C3 Mini auswählen – ohne Anpassungen am restlichen Aufbau.

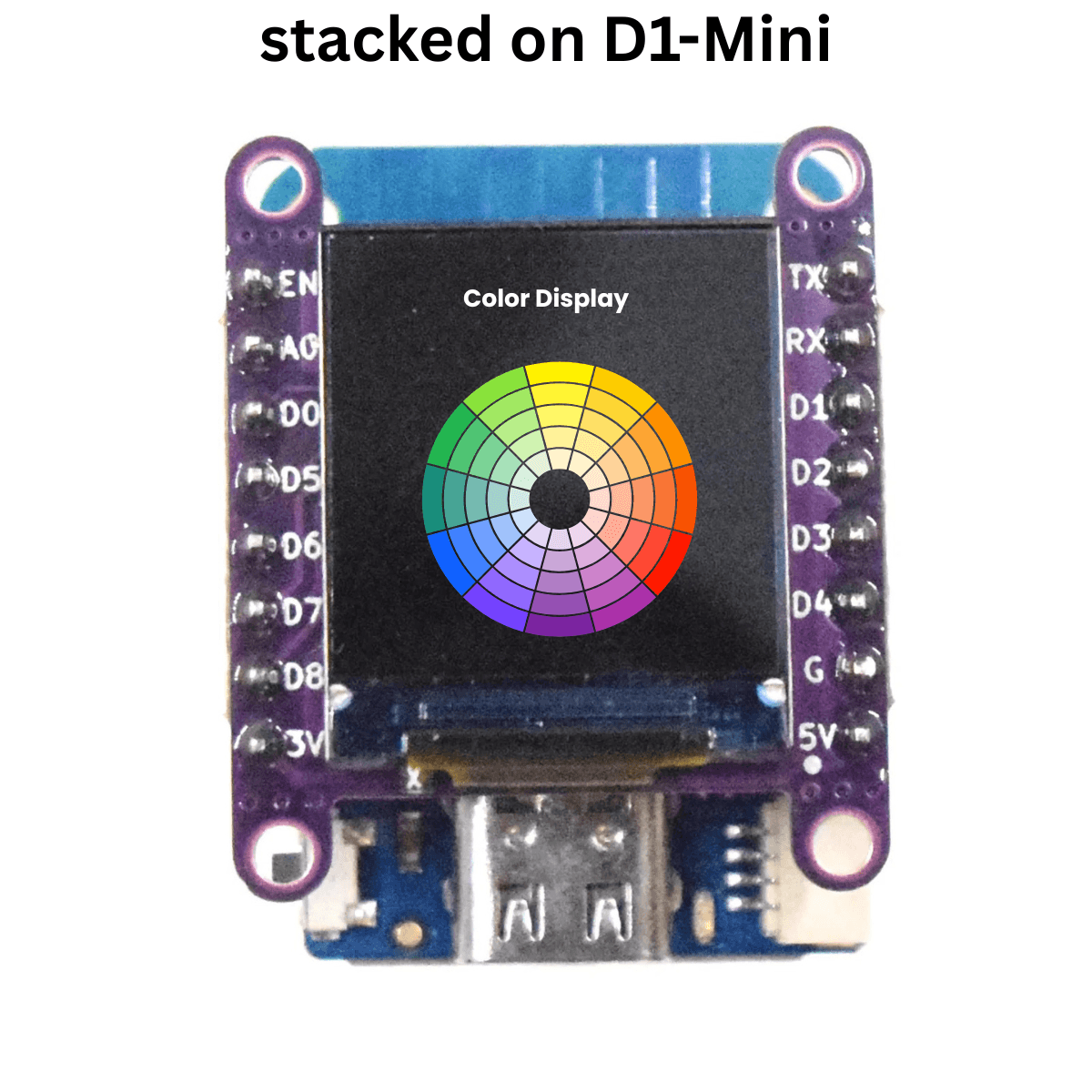

Als Shield direkt aufsteckbar, ist keine zusätzliche Verkabelung nötig – das Display sitzt passgenau auf dem LOLIN D1 mini Formfaktor und ist innerhalb weniger Minuten einsatzbereit.

Ob Statusanzeige, Sensordaten oder kleine Benutzeroberfläche: Das kompakte IPS-Panel sorgt für stabile Farben und weite Blickwinkel, auch bei wechselnden Lichtverhältnissen.

Typische Einsatzbereiche

• Status- und Sensordaten-Anzeige in IoT-Projekten
• Menüs und einfache Benutzeroberflächen für Mikrocontroller-Anwendungen
• Visualisierung von Messwerten wie Temperatur, Feuchtigkeit oder Luftqualität
• Batteriestatus- und Systemanzeigen in Smart-Home-Geräten
• Ersatz für einfache Monochrom-Displays in bestehenden C3 Mini Standardanwendungen

Technische Daten

Kompatibilität

• LOLIN D1 S2 mini (ESP32-S2)
• LOLIN D1 S3 mini (ESP32-S3)
• LOLIN D1 C3 mini (ESP32-C3)
• DIY- und PRO-Variante passen auf alle drei Board-Varianten

Anschluss / Integration

Das Shield wird direkt auf die Pinheader des LOLIN D1 mini Boards aufgesteckt – eine zusätzliche Verkabelung ist nicht notwendig. Die PRO-Variante ist sofort einsatzbereit, bei der DIY-Variante werden die Pinheader vor der ersten Nutzung angelötet.

👉 Passende Produkte entdecken

Lieferumfang

• 1x TFT 0.85 inch Display Shield (DIY- oder PRO-Variante je nach Auswahl)
• Vorinstallierte Pinheader (nur bei der PRO-Variante)

Wichtige Hinweise

• Bei der DIY-Variante ist etwas Löterfahrung für die Montage der Pinheader erforderlich.
• Die Kompatibilität ist auf LOLIN D1 S2, S3 und C3 mini Boards geprüft.
• Für die Ansteuerung wird die passende Display-Bibliothek für den GC9107 (GC9A01) Treiber-IC benötigt.
