PIR Shield V1.0.0 für LOLIN (WEMOS) D1 Mini

PIR Shield WEMOS D1 Mini – Bewegungssensor für IoT Projekte

Das PIR Shield WEMOS D1 Mini ermöglicht eine zuverlässige Bewegungserkennung für Smart Home, IoT und Automatisierungsprojekte.

Das PIR Shield WEMOS D1 Mini ermöglicht eine einfache und zuverlässige Bewegungserkennung in deinen IoT- und Smart-Home-Projekten. In Kombination mit dem D1 Mini lassen sich automatisierte Abläufe wie Lichtsteuerung, Alarmfunktionen oder Anwesenheitserkennung effizient umsetzen.

Für wen ist dieses Produkt geeignet?

Dieses Shield ist ideal für Maker, Entwickler, Smart-Home-Anwender und Bildungseinrichtungen, die mit dem LOLIN (WEMOS) D1 Mini einfache Bewegungs- oder Präsenzfunktionen umsetzen möchten. Es eignet sich besonders für Projekte, bei denen auf kleinem Raum eine zuverlässige Erkennung von Personen oder Bewegungen benötigt wird.

Beschreibung

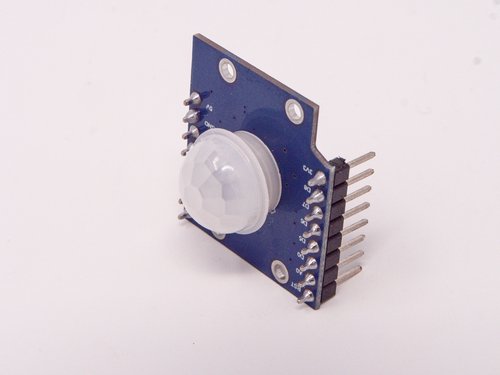

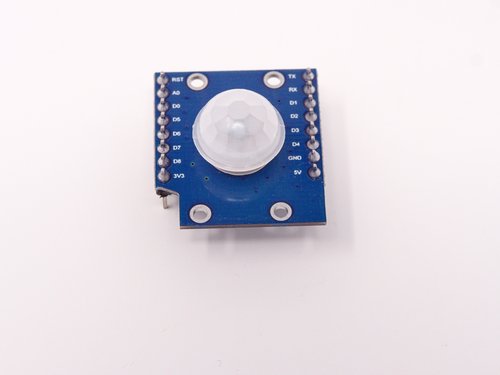

Das PIR Shield V1.0.0 ist ein kompaktes Erweiterungsboard für den LOLIN (WEMOS) D1 Mini und ergänzt das Board um einen passiven Bewegungssensor. Dadurch lassen sich Bewegungsereignisse direkt im Mikrocontroller-Projekt erfassen und für Automatisierungen, Alarme oder Anwesenheitserkennung nutzen.

Die Signalführung ist standardmäßig auf D3 beziehungsweise GPIO0 ausgelegt. Das macht die Inbetriebnahme besonders einfach, während fortgeschrittene Anwender die IO-Zuordnung bei Bedarf an ihre eigene Schaltung oder Firmware anpassen können.

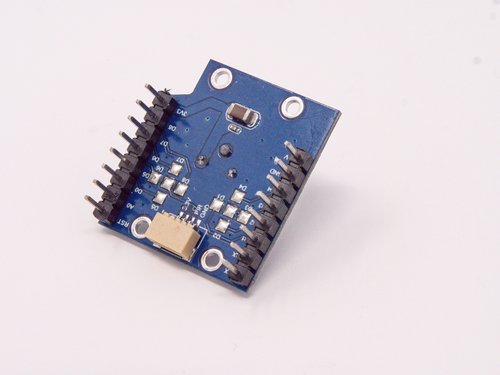

Durch die bereits nach unten verlötete Stiftleiste lässt sich das Shield sauber und platzsparend aufbauen. Die zusätzlichen Montagelöcher mit 2 mm Durchmesser erleichtern die mechanische Integration in Gehäuse, Prototypen und fest montierte Anwendungen.

Mit dem PIR Shield für WEMOS D1 Mini lassen sich Bewegungen zuverlässig erkennen und direkt in IoT Anwendungen integrieren.

Typische Einsatzbereiche

• Bewegungserkennung in Smart-Home-Projekten
• Anwesenheitsabhängige Licht- oder Alarmsteuerung
• IoT-Prototypen für Räume, Flure oder Zugangsbereiche
• Automatisierungsprojekte mit Ereignissteuerung
• Lern- und Entwicklungsprojekte mit ESP8266-basierten Shields

Technische Daten

Kompatibilität

• LOLIN (WEMOS) D1 Mini
• Geeignet für D1-Mini-Shield-Projekte
• Nutzbar mit ESP8266-basierten Anwendungen auf D1 Mini Basis
• Kompatibel mit eigener Firmware in Arduino IDE oder ähnlichen Entwicklungsumgebungen

Anschluss / Integration

Das Shield wird direkt auf einen LOLIN (WEMOS) D1 Mini aufgesteckt. Der PIR-Sensor liefert ein digitales Signal, das standardmäßig über D3 / GPIO0 ausgewertet wird. Dadurch lässt sich die Bewegungserkennung schnell in eigene Firmware, Automatisierungslogik oder Smart-Home-Projekte integrieren.

Weitere kompatible Erweiterungen findest du in unserer Kategorie Shields & Erweiterungen.

Weitere technische Details zur PIR-Technologie findest du auf Wikipedia.

Lieferumfang

• 1x PIR Shield V1.0.0 für LOLIN (WEMOS) D1 Mini
• Bereits nach unten verlötete Stiftleiste
• Ohne LOLIN (WEMOS) D1 Mini Mikrocontroller-Board

Wichtige Hinweise

• Der LOLIN (WEMOS) D1 Mini ist nicht im Lieferumfang enthalten.
• Die Standardbelegung nutzt D3 / GPIO0 und sollte bei der Projektplanung berücksichtigt werden.
• Das Shield ist für Entwicklungs-, Prototyping- und IoT-Anwendungen vorgesehen.

FAQ

Passendes Zubehör

• LOLIN (WEMOS) D1 Mini
• USB Kabel für Stromversorgung und Programmierung
• Gehäuse für D1 Mini Projekte
• Weitere D1 Mini Shields für kombinierte IoT-Anwendungen

Das PIR Shield WEMOS D1 Mini eignet sich ideal für kompakte und energieeffiziente Bewegungserkennung in modernen IoT Anwendungen.
