HC-SR501 PIR Bewegungsmelder Modul Infrarot Sensor
1,39 €
inkl. 19 % MwSt. zzgl. Versand
HC-SR501 PIR Bewegungsmelder Modul für Arduino und ESP32. Infrarot Motion Sensor mit einstellbarer Empfindlichkeit und Verzögerung, ideal für Smart Home und DIY Projekte.
Vorrätig
✔ Max. 50 Stück direkt bestellbar
📩 Größere Mengen auf Anfrage
Beschreibung
- HC-SR501 PIR Bewegungsmelder Modul für zuverlässige Bewegungserkennung
- Erfassungswinkel bis zu 120° und Reichweite bis zu 7 m
- Einstellbare Empfindlichkeit und Verzögerungszeit
- Digitaler Ausgang für einfache Mikrocontroller-Anbindung
- Ideal für Arduino, ESP32 und Smart Home Projekte
HC-SR501 PIR Bewegungsmelder Modul für Arduino und ESP32
Das HC-SR501 PIR Bewegungsmelder Modul ist ein bewährter Infrarot-Sensor zur Erkennung von Bewegungen im Raum. Es wird häufig in Smart-Home-Anwendungen, Alarmsystemen und Automatisierungsprojekten eingesetzt und ist besonders einfach in bestehende Mikrocontroller-Projekte integrierbar.
Für wen ist dieses Produkt geeignet?
Dieses Modul eignet sich ideal für Maker, Entwickler, Schüler und Studenten. Es wird häufig in Arduino- und ESP32-Projekten verwendet, eignet sich aber auch für professionelle Prototypen oder einfache Automatisierungslösungen im Smart-Home-Bereich.
Beschreibung

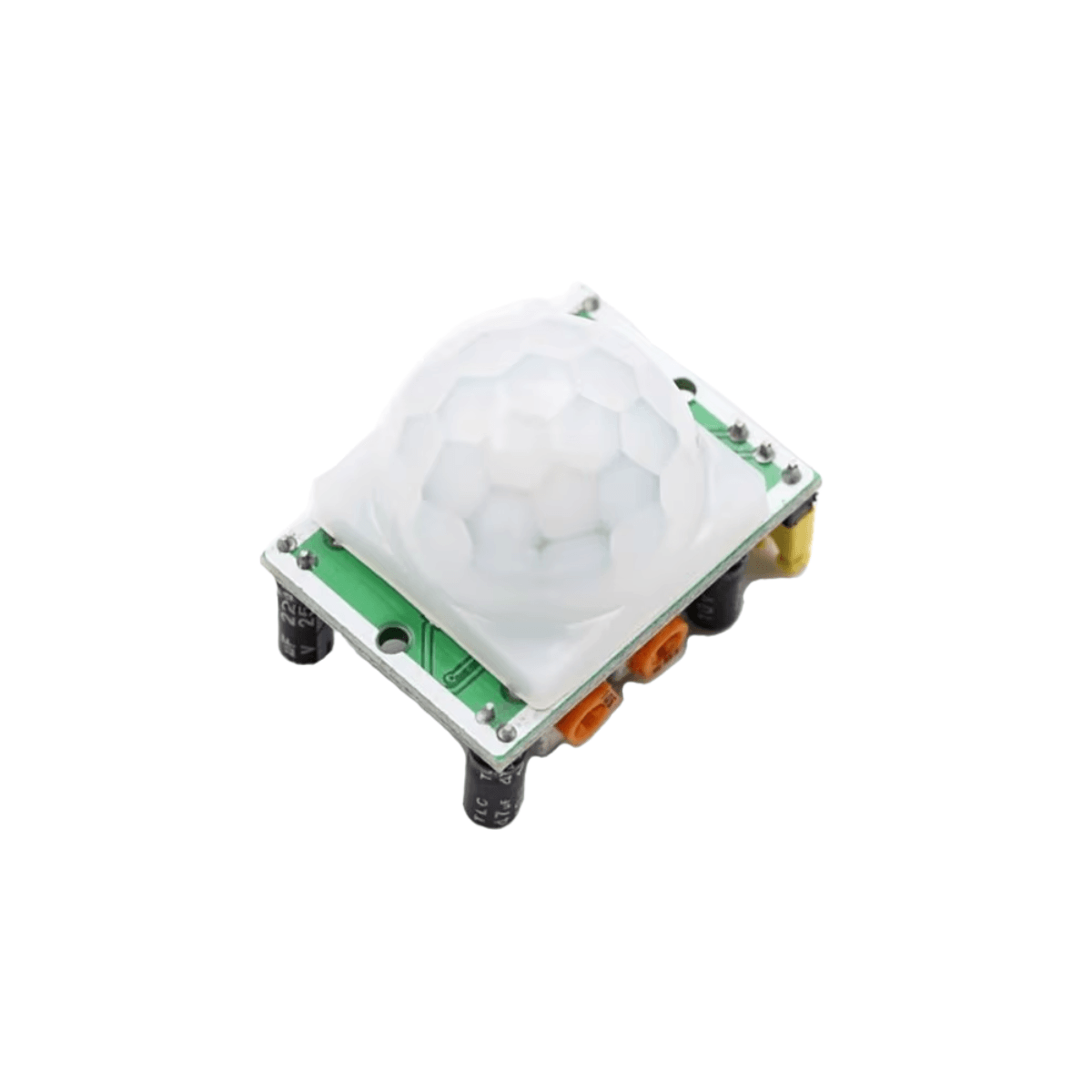

Der HC-SR501 basiert auf einem pyroelektrischen Infrarot-Sensor (PIR) und erkennt Bewegungen durch Änderungen der Infrarotstrahlung, die von Personen oder warmen Objekten ausgeht. Dadurch eignet er sich hervorragend zur Anwesenheitserkennung ohne direkten Kontakt.
Der Sensor erfasst Bewegungen innerhalb eines Winkels von bis zu 120° und einer Reichweite von bis zu 7 Metern. Damit können sowohl kleine Räume als auch größere Bereiche zuverlässig überwacht werden.

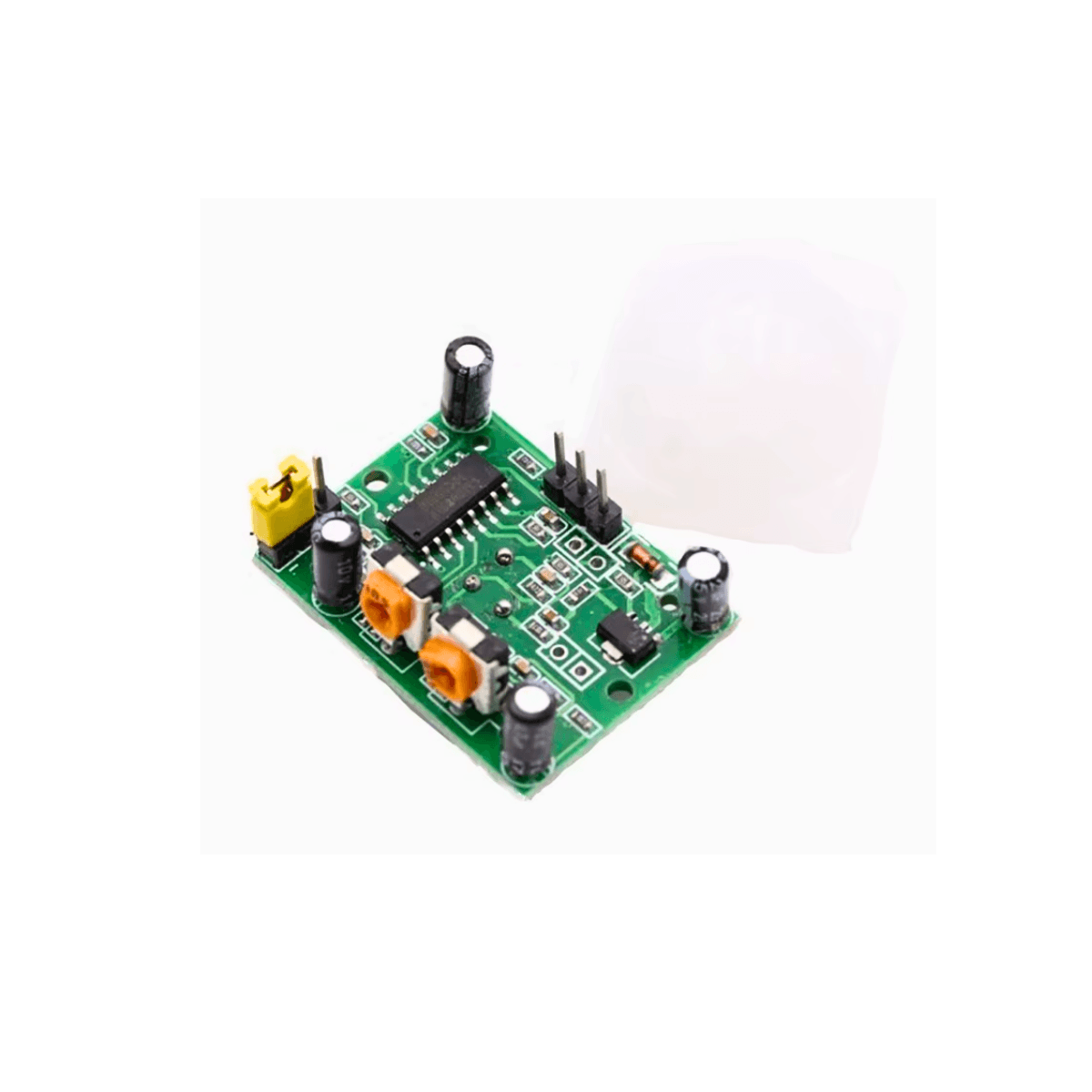

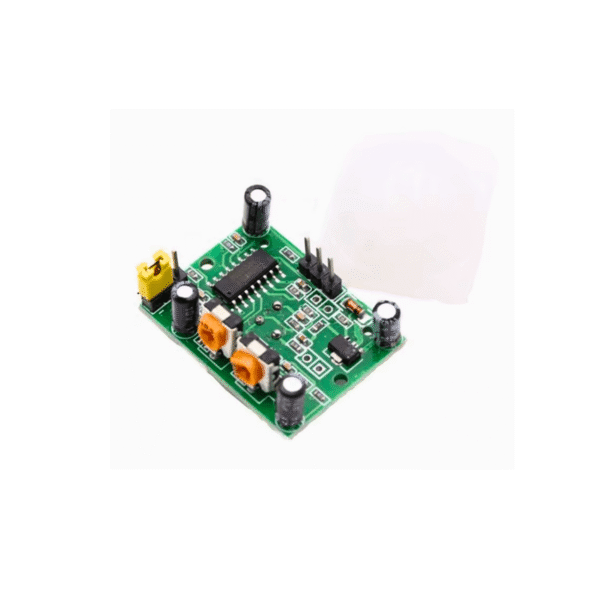

Über zwei integrierte Potentiometer lassen sich sowohl die Empfindlichkeit als auch die Verzögerungszeit individuell einstellen. Die Verzögerungszeit bestimmt, wie lange das Ausgangssignal nach einer erkannten Bewegung aktiv bleibt.
Der digitale Ausgang liefert ein HIGH-Signal (3.3V) bei erkannter Bewegung und ein LOW-Signal (0V) im Ruhezustand. Dadurch kann das Modul direkt mit digitalen Eingängen eines Mikrocontrollers verbunden werden.
Weitere Informationen zur PIR-Technologie finden Sie bei Wikipedia.
Typische Einsatzbereiche
- Bewegungsmelder für Lichtsteuerung
- Alarm- und Sicherheitssysteme
- Smart Home Automatisierung
- Anwesenheitserkennung in Räumen
- Arduino und ESP32 Lernprojekte
Technische Daten
| Betriebsspannung | DC 5–20 V |
|---|---|
| Ruhestrom | ca. 65 µA |
| Ausgangspegel | HIGH 3,3 V / LOW 0 V |
| Verzögerungszeit | 0,3–18 s (einstellbar) |
| Trigger-Modus | wiederholbar / nicht wiederholbar |
| Erfassungswinkel | ≤ 120° |
| Reichweite | bis zu 7 m |
| Betriebstemperatur | –15 °C bis +70 °C |
| PCB-Abmessungen | 32 × 24 mm |
| Linsendurchmesser | 23 mm |
Kompatibilität
- Arduino (Uno, Nano, Mega)
- ESP32 und ESP8266
- Raspberry Pi (mit GPIO)
- Weitere Mikrocontroller mit digitalen Eingängen
Anschluss / Integration

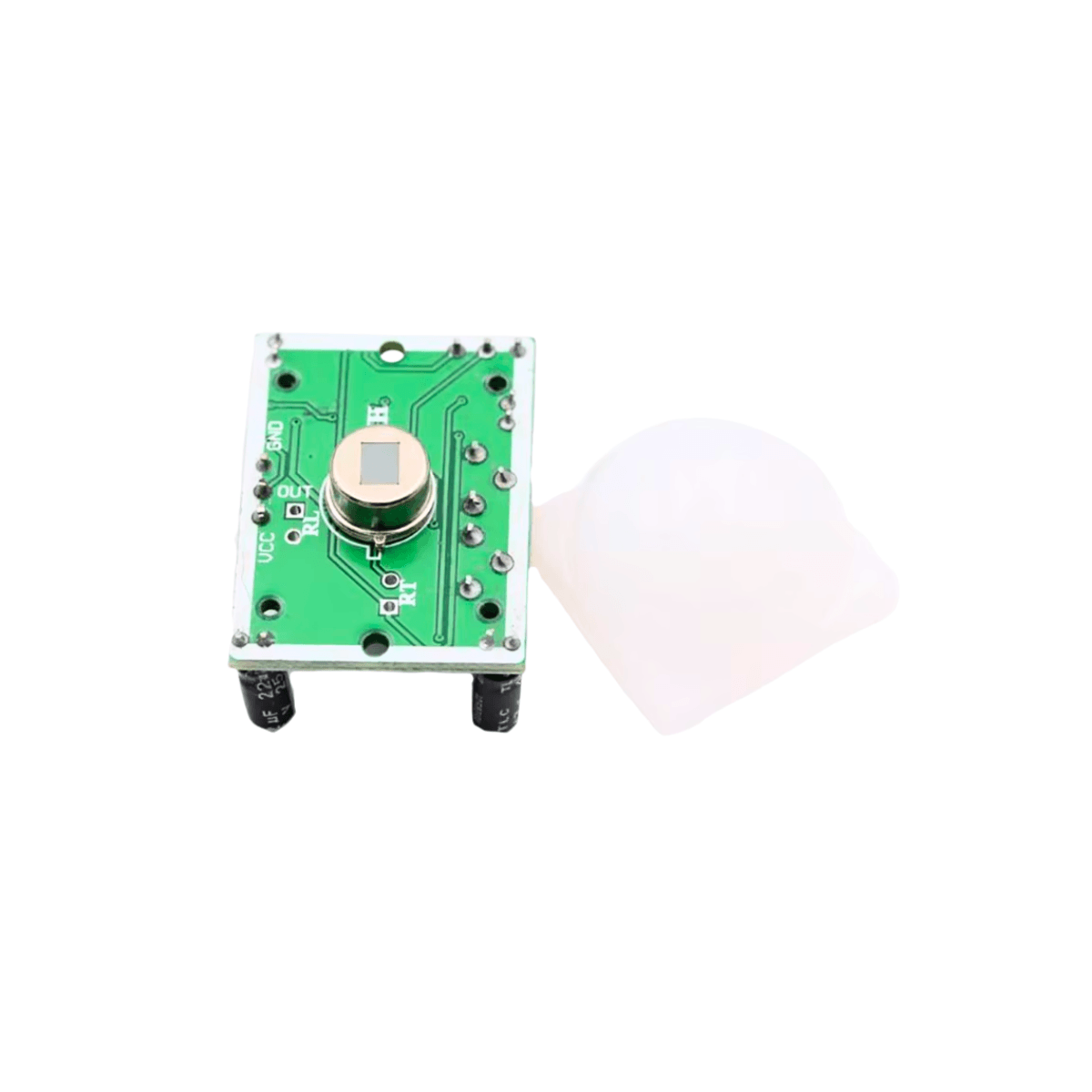

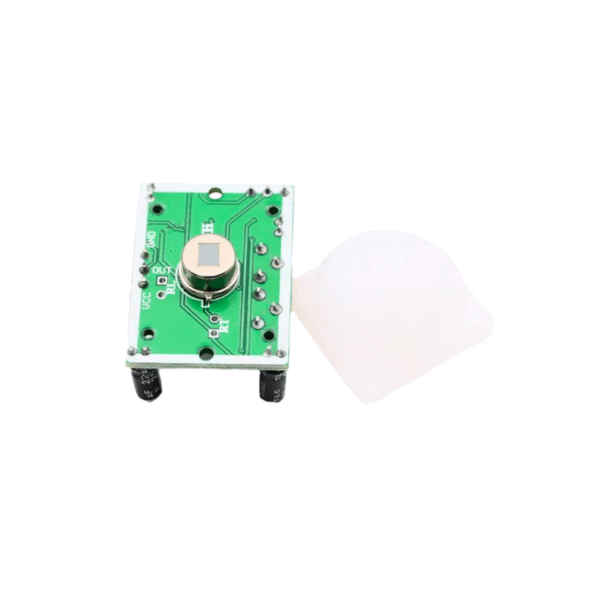

Das Modul wird über drei Pins angeschlossen: VCC, GND und OUT. Der OUT-Pin liefert ein digitales Signal, das direkt von einem Mikrocontroller ausgewertet werden kann. Die einfache Integration macht das Modul besonders anfängerfreundlich.
Lieferumfang
- 1x HC-SR501 PIR Bewegungsmelder Modul
- Ohne Anschlusskabel
- Ohne Mikrocontroller
Wichtige Hinweise
- Sensor benötigt kurze Aufwärmzeit nach dem Einschalten.
- Erkennt Wärmebewegungen – nicht durch Glas oder feste Objekte.
- Empfindlichkeit und Verzögerung müssen ggf. eingestellt werden.
FAQ
Passendes Zubehör
- Jumper Kabel
- Breadboards
- Arduino Boards
- ESP32 Module
Zusätzliche Informationen
| Maße | 3,2 × 2,4 × 2,5 cm |
|---|---|
| Produkttyp | PIR Sensor |
| Sensor Type | Bewegung, Infrarot |
| Voltage | DC 5–20 V |
| Interface | Digital |
| Compatibility | Arduino, ESP32, ESP8266 |
| Einsatzbereich | Automatisierung, Sicherheit, Smart Home |
| Montageart | Modul |
